Karta katalogowa nr 629
liczba wyświetleń: 28208
Producent: Diora
Model: Pionier (48)
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1948
Zasilanie: sieć, uniwersalny
Wymiary: 350x225x170
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

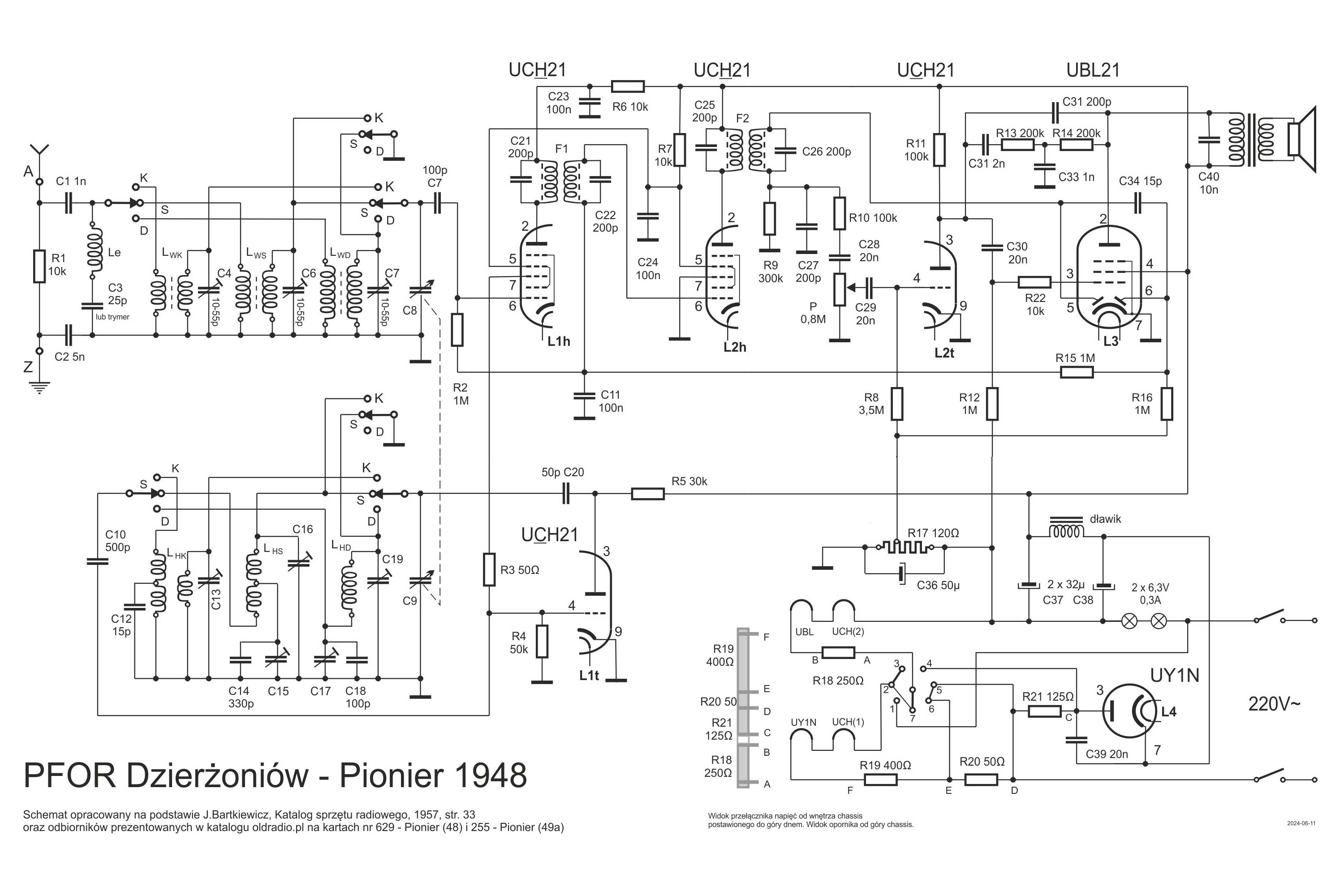

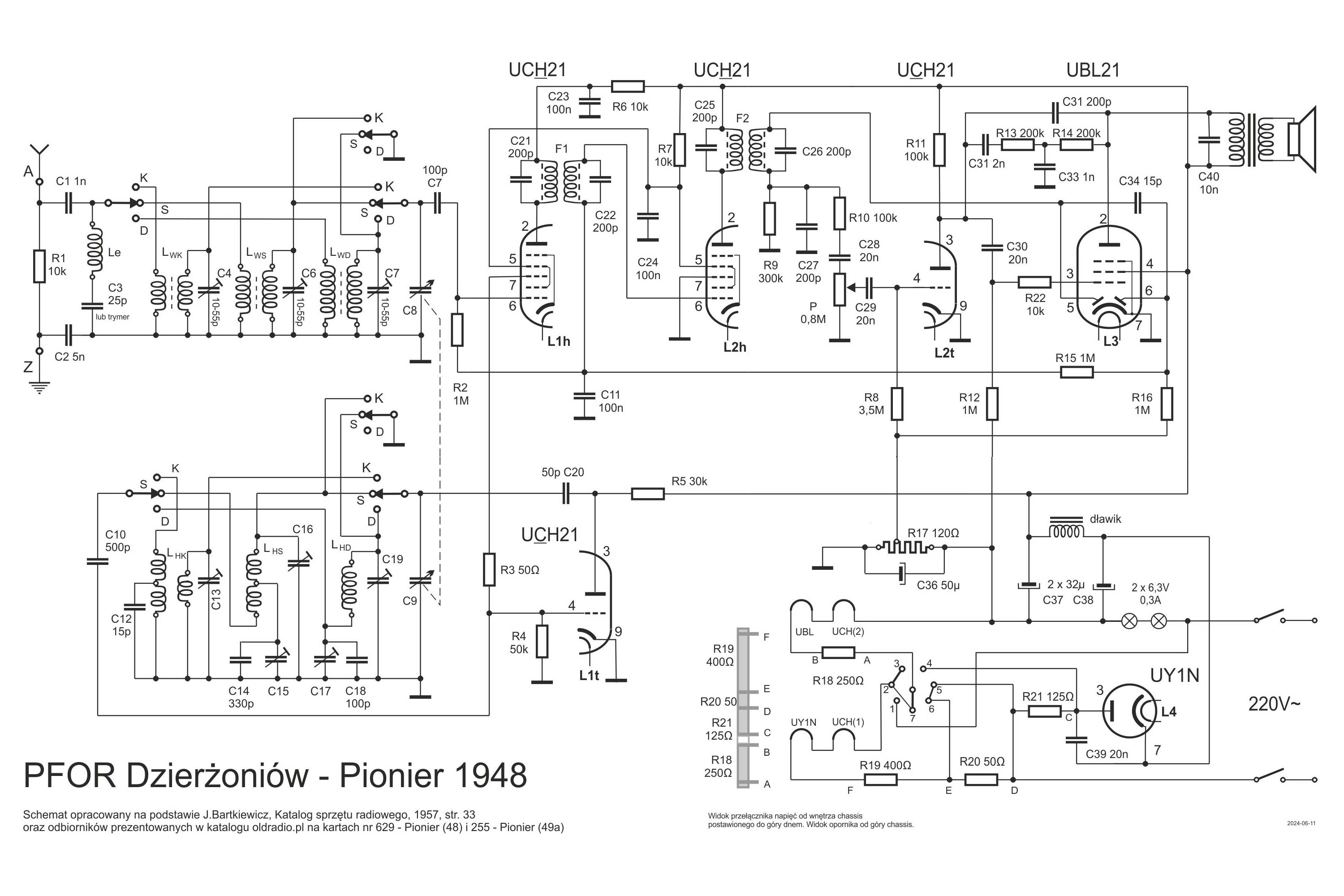

Pionier to pierwszy powojenny polski odbiornik radiowy, opracowany w roku 1948 przez zespół inż. Wilhelma Rotkiewicza. Był odbiornikiem uniwersalnym, przystosowanym do zasilania z sieci prądu przemiennego lub stałego o napięciu 220 lub 120V. Miał charakterystyczną, kwadratową skalę zegarową. Układ elektryczny został oparty na nowoczesnym wówczas  schemacie, zastosowanym przez Philipsa w roku 1941 w odbiorniku 203U

Ta wersja była produkowana w drugiej połowie roku 1948, wyłącznie w obudowach bakelitowych z pionowymi szczebelkami na maskownicy głośnika. Na obudowie widnieje nad skalą znak firmowy ze skrótami: CZPE - Centralny Zarząd Przemysłu Elektrotechnicznego, ZPR – Zrzeszenie Przemysłu Radiotechnicznego. Ten typ obudowy przetrwał niemal do końca okresu produkcji Pionierów.

Główne różnice w porównaniu z najczęściej spotykanym Pionierem U2, to:

  • Na tylnej ściance są napisy: PAŃSTWOWA FABRYKA ODBIORNIKÓW RADIOWYCH / DZIERŻONIÓW / TYP „PIONIER”;
  • Filtry p.cz. oraz cewki obwodów wejściowych i heterodyny pochodzą z odbiornika Aga, Na tylnej i górnej powierzchni chassis są trymery do strojenia heterodyny;
  • Skala mocowana jest wprost do obudowy, na skali dla falach krótkich występują nazwy stacji;
  • W zasilaczu zastosowano dławik zamiast opornika. Kondensator elektrolityczny umieszczony jest pod chassis.

Z obserwacji numerów fabrycznych wynika, że powstało ok. 11000 sztuk tego odbiornika. Ta wersja Pioniera oraz następna, Pionier (49a) nazywane były przez dawnych radiotechników „pierwszym pionierem”. W spisie SP6HUK odbiorniki te zaliczone są do pozycji Pionier U1.

Następną Pioniera (48) był Pionier (49a). Oznaczenia w nawiasach (48), (49a) itp. zastosowano w celu rozróżnienia wersji Pioniera w katalogu. Nie były używane przez producenta. W literaturze radiotechnicznej z lat 50. XX w. różne wersje tego samego modelu radia nazywane były „odmianami”.

Szczegóły konstrukcji można zobaczyć na załączonych zdjęciach. Więcej szczegółów oraz opis wszystkich odmian Pioniera można znaleźć  w artykule Historia Radia Pionier.

Inne materiały:

(1) 2009-01, sp7sqp, nr fabr. 003485

(2) 2009-01, sp7sqp, nr fabr. 003485

(3) 2009-01, sp7sqp, nr fabr. 003485

(4) 2009-01, sp7sqp, nr fabr. 003485

(5) 2009-01, sp7sqp, nr fabr. 003485

(6) 2013-01-26, Zbubu - Allegro.pl, nr fabr. 001868

(7) 2024-06-09, Wojciech Pysz, cewki oscylatora i trymery

(8) 2024-06-09, Wojciech Pysz, cewki oscylatora i trymery

(9) 2022-11-21, Bartosz Gawryjołek, skala Pioniera (48)
