Karta katalogowa nr 573
liczba wyświetleń: 16032
Producent: ZRK
Model: Tonette
Rodzaj sprzętu: Magnetofon
Klasyfikacja: szpulowy
Kraj: Polska
Rok produkcji: 1963
Zasilanie: sieć, zmienny
Wymiary: 355x300x170 / 10kG
Elementy aktywne: lampy
EF86,ECC85,EL84,EM84
Opis:
Popularny dwuścieżkowy magnetofon szpulowy. Montaż na druku. Prędkości przesuwu taśmy 9,5 i 4,75 cm/s.
Pierwsza wzmianka w RAiK* 9/1963; był wystawiany na XXXII MTP. Opis i schemat w RAiK 6/1965. Uwagi eksploatacyjne inż. Justata w RAiK 8/1965.

Magnetofon nie miał licznika taśmy, był jednak przygotowany do jego ewentualnego montażu - wycięcie w płycie aluminiowej, oraz kanalik na pasek na prawym sprzęgle.

Wersje Tonette produkowane po czwartym kwartale 1967 miały pasek montowany na stałe oraz pokrywę zamykana na plastikowe zatrzaski; wcześniej pasek był odpinany a pokrywa zamykana za pomocą stalowych zaczepów.
Prezentowana na zdjęciach Tonette to wersja z głowicą ze szczeliną 3um, produkowana od trzeciego kwartału 1966, bez przełącznika zmiany napięcia zasilającego, z nieznacznie uproszczonym układem elektrycznym.

W katalogu "Domu Sprzedaży Wysyłkowej" wiosna/lato 1968 ten magnetofon był sprzedawany za 4000 zł, taśma za 95 zł.
Inne materiały:

Deprecated: trim(): Passing null to parameter #1 ($string) of type string is deprecated in /home/klient.dhosting.pl/ito/oldradio.pl/karta.php on line 233

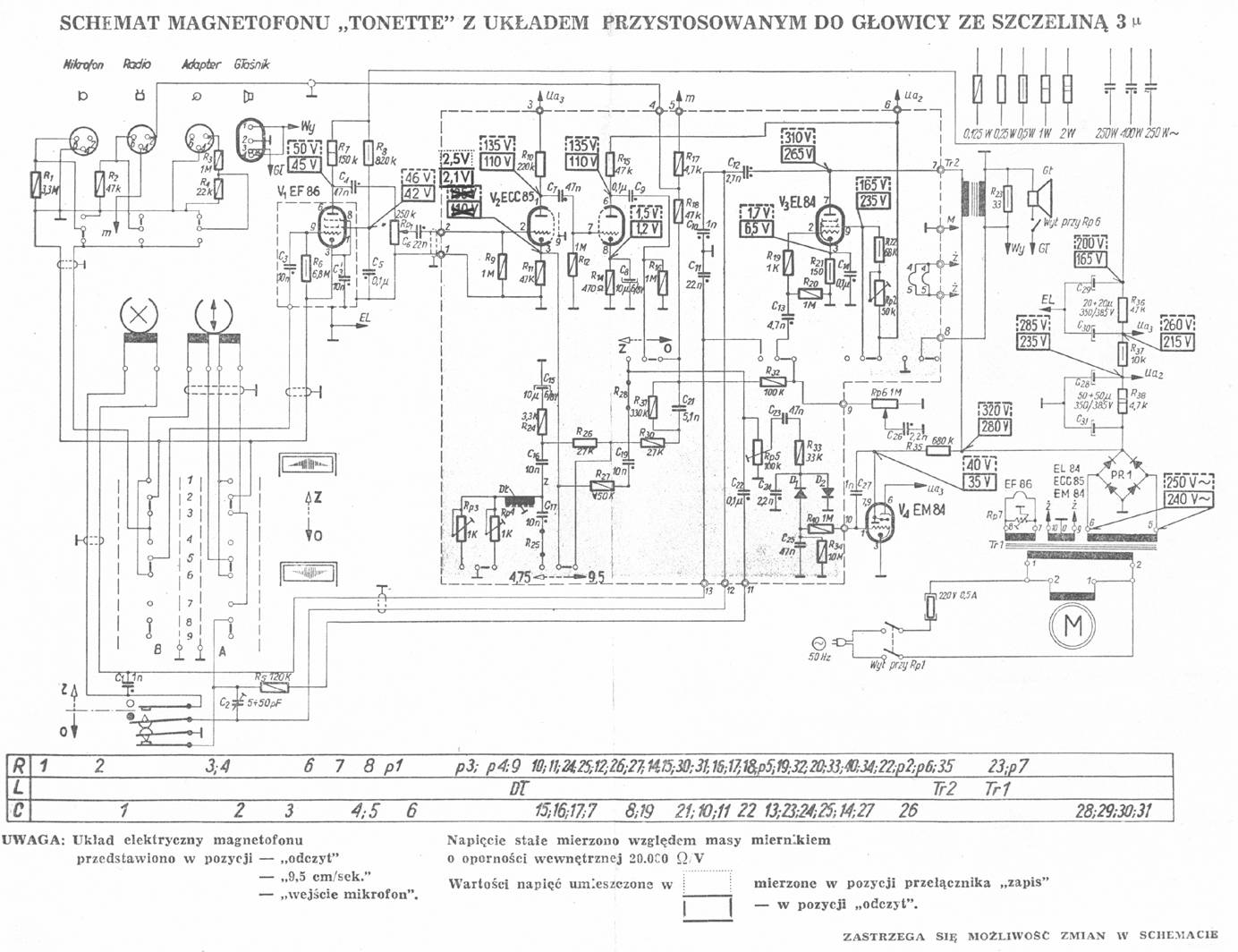

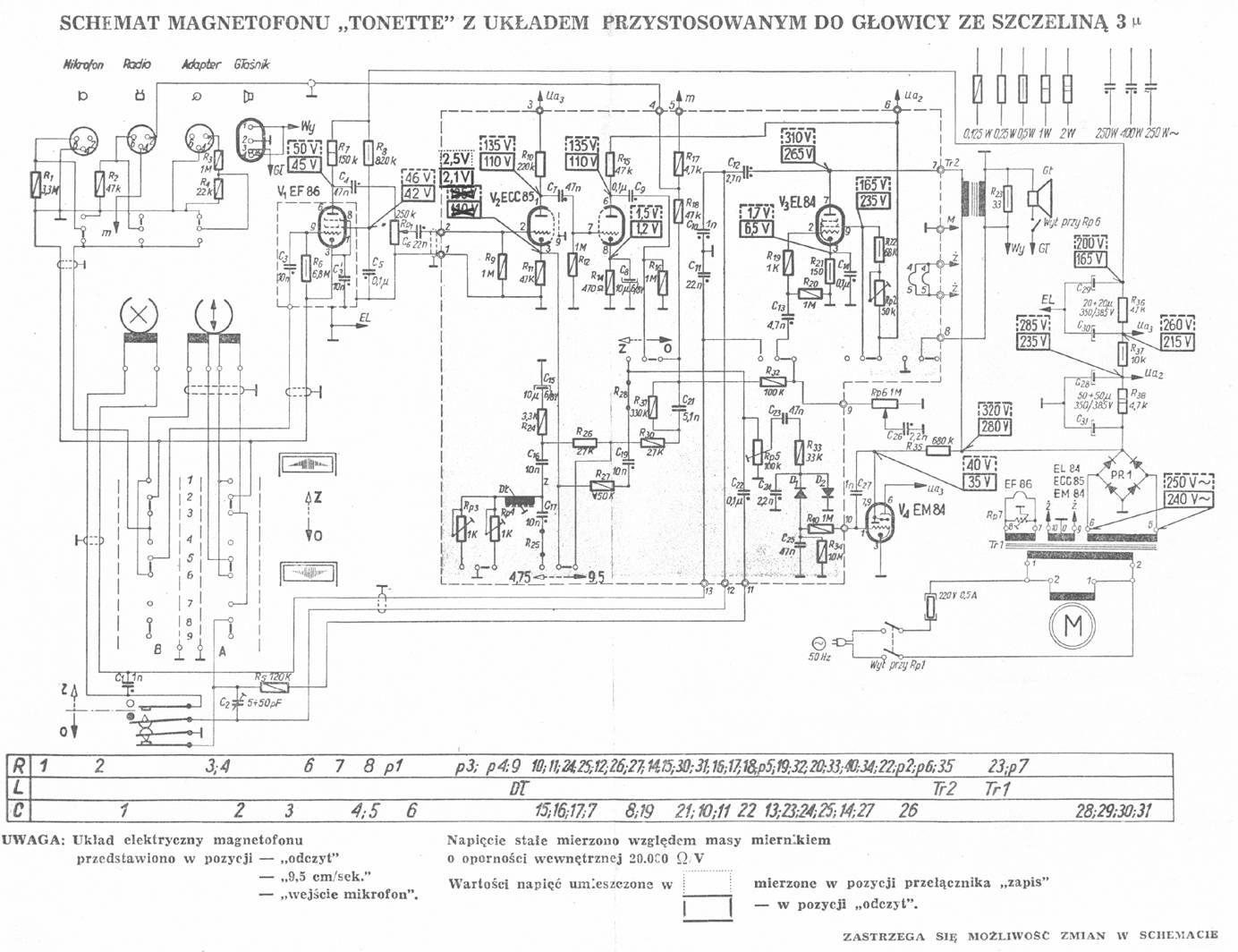

Schemat
Deprecated: trim(): Passing null to parameter #1 ($string) of type string is deprecated in /home/klient.dhosting.pl/ito/oldradio.pl/karta.php on line 233

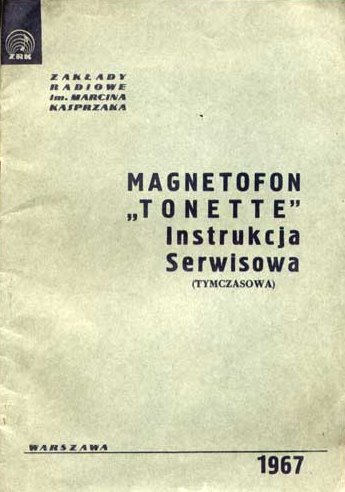

Instrukcja

(1) 2004-03-23, Wojciech Pysz, Tonette

(2) 2009-10, Piotr Jachymczyk, Tonette

(3) 2009-10, Piotr Jachymczyk, Tonette

(4) 2004-03-23, Wojciech Pysz, Tonette

(5) 2009-10, Piotr Jachymczyk, Tonette

(6) 2004-03-23, Wojciech Pysz, Tonette

(7) 2009-10, Piotr Jachymczyk, Tonette

(8) 2020-02-08, Wojciech Pysz, Mocowanie paska i pokrywy

(9) autor nieznany, W katalogu DSW
