Karta katalogowa nr 798
liczba wyświetleń: 3661
Producent: Stern-Radio Rochlitz
Model: Stern 2
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K
Kraj: Niemcy
Rok produkcji: 1962
Zasilanie: bateryjne
Wymiary: 270x180x90, ok. 2,8 kG
Elementy aktywne: tranzystory
2xOC72, tranzystory 7
Opis:
Odbiornik przenośny niemieckiej wytwórni Stern-Radio z Rochlitz. Stylowa obudowa drewniana, oklejona płótnem introligatorskim. Klasyczny wzmacniacz końcowy z dwoma transformatorami, moc 0,25W. Dla fal długich i średnich antena ferrytowa, dla krótkich wysuwana teleskopowa. Zasilanie z 5 ogniw 1,5V. Wyłącznik zasilania na jednym z klawiszy.
Opis i schemat w RA-4/63.
Inne materiały:

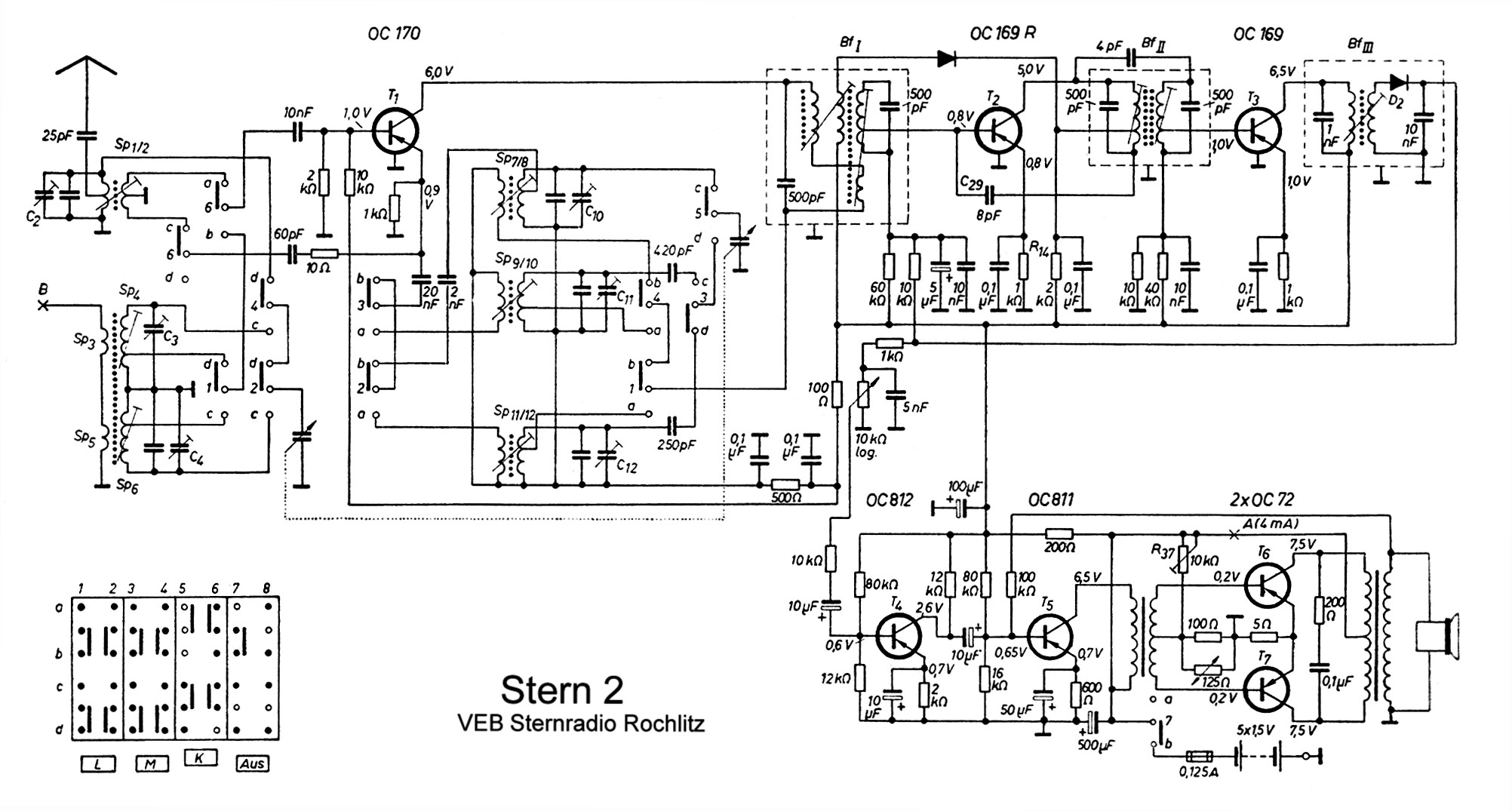

Schemat

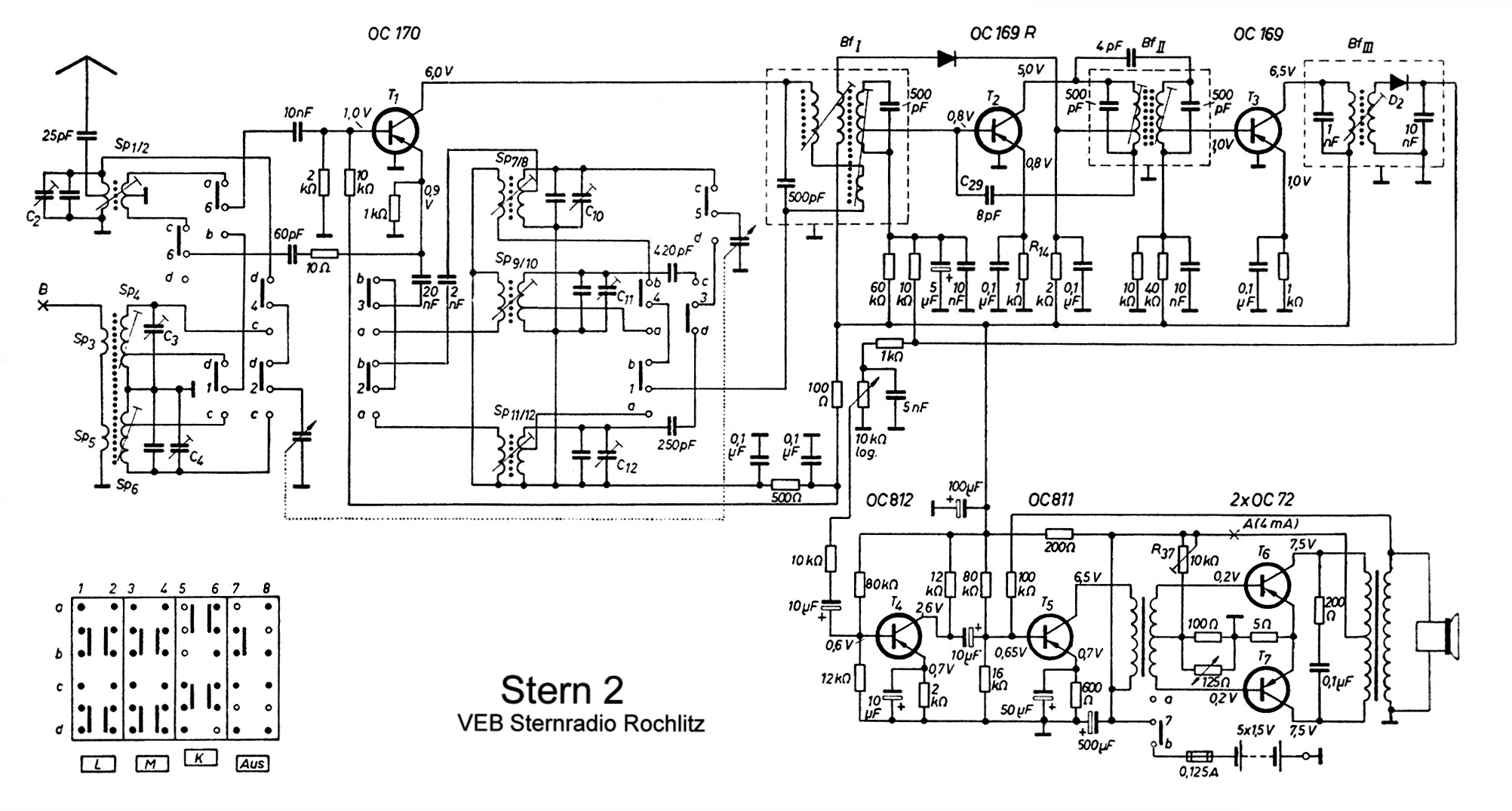

(1) 2015-10-11, K. Heinz Entrich, Stern 2

(2) Radioamator 4/1963, Stern 2
