Karta katalogowa nr 70
liczba wyświetleń: 17452
Producent: ZRK
Model: Szarotka II DSK
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1957
Zasilanie: bateryjne
Wymiary: 225x170x65, 2 kg z bateriami
Elementy aktywne: lampy
1R5T,1T4T,1S5T,3S4T,DM70
Opis:
Odbiornik przenośny, zasilany z dwóch baterii (anodowa i żarzenia). Podczas pracy na bateriach (podobnie jak w Szarotce dwuzakresowej) istnieje możliwość przełączenia odbiornika w tryb oszczędny, poprzez zmianę punktu pracy lampy głośnikowej.
Przy wykorzystaniu stacjonarnym można korzystać z zasilacza sieciowego, który jest równocześnie podstawką. Po raz pierwszy zaprezentowany w marcu 1957 r. na wiosennej wystawie w Lipsku. Cena w roku 1961 - 1200 zł.

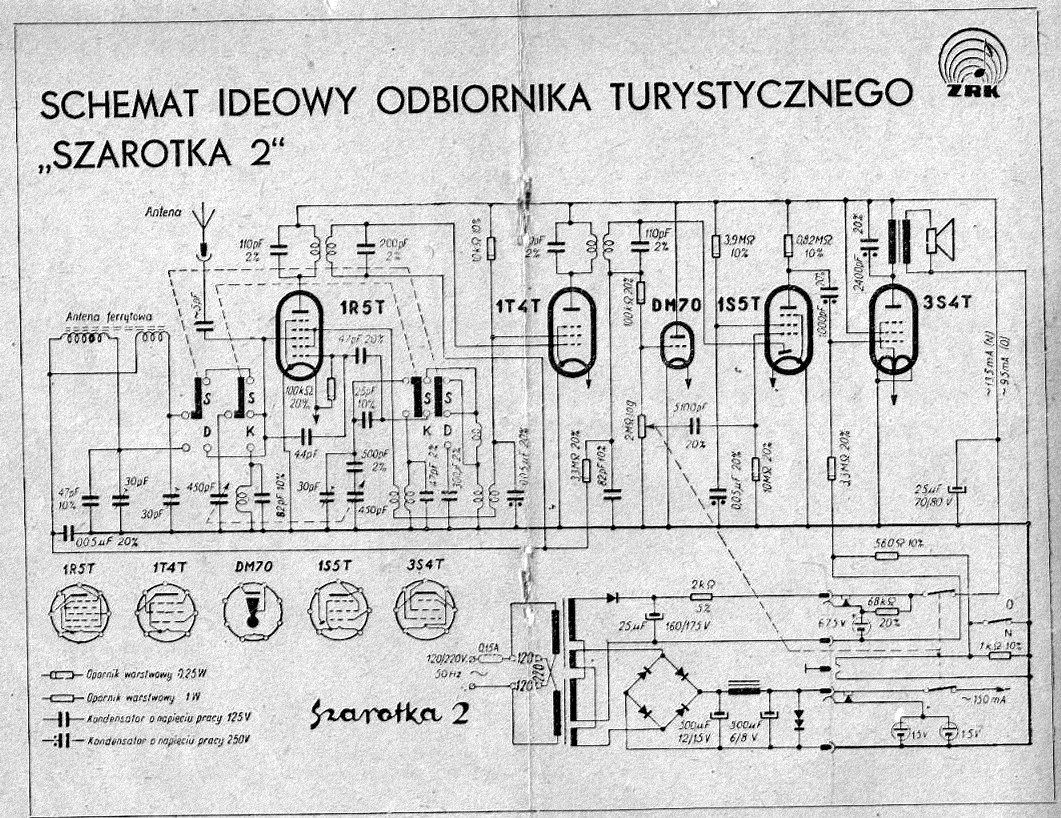

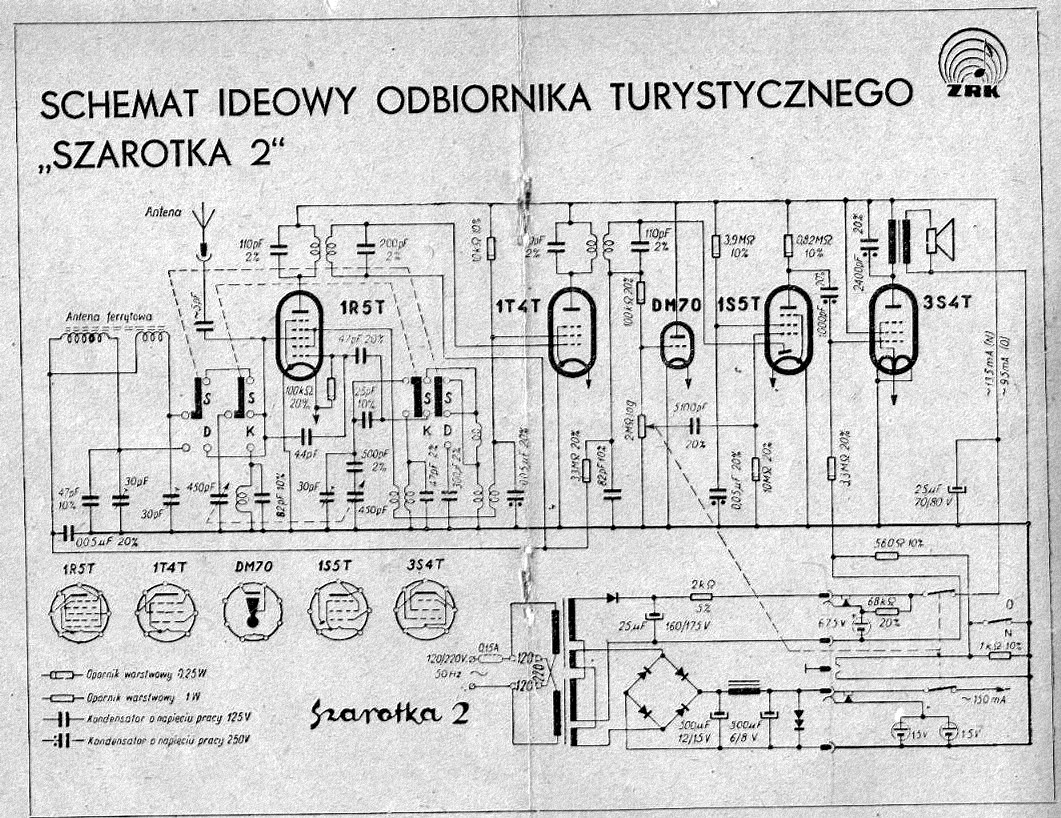

Następnym modelem była Szarotka 3 różniąca się od Szarotki 2 głównie zasilaczem-podstawką, w którym zastosowano krajowe, germanowe diody prostownicze DZG w miejsce prostowników selenowych oraz inny transformator sieciowy (patrz schematy).
Jako ciekawostkę należy dodać, że opracowano również model Szarotki tranzystorowo-lampowej, w której część odbiorcza pozostała lampowa a wzmacniacz małej częstotliwości zbudowano na tranzystorach. Całość zasilana była czterema ogniwami typu R20 (1,5 V), a napięcie anodowe dla lamp uzyskano z przetwornicy napięcia. Nie doszło jednak nigdy do seryjnej produkcji, powstała jedynie seria prototypowa.
Inne materiały:

(1) 2000-10-15, Wojciech Pysz, Szarotka II DSK

(2) 2002-03-17, Wojciech Pysz, Szarotka II DSK

(3) 2011-02-15, Marek Habrat, Szarotka II DSK

(4) 2008-05-28, Wikipedia, Szarotka II DSK
