Karta katalogowa nr 538
liczba wyświetleń: 13472
Producent: UNITRA Rz
Model: Dorota IC MOT 744-02
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1985
Zasilanie: sieć lub baterie
Wymiary: 260 x 180 x 67
Elementy aktywne: tranzystory + ukł. scalone
UL1497, UL1211, tranzystor 1
Opis:
Nowsza wersja "Doroty" MOT 744 z Eltry. Ostatni polski odbiornik przenośny z zakresami tylko fal długich i średnich - odbiorniki z zakresem UKF były produkowane już 10 lat wcześniej.
Radio może być zasilane za pomocą wbudowanego zasilacza sieciowego lub z sześciu baterii R14. Na górnej ściance pozioma skala, obok niej pokrętło strojenia. Nad skalą potencjometr suwakowy, przełącznik zakresów, przycisk podświetlenia skali oraz wyłącznik zasilania. Radio można również ustawić poziomo, opierając je na złożonym uchwycie do przenoszenia; wtedy górna ścianka staje się ścianką czołową.
Z boku gniazdo słuchawkowe i gniazdo przewodu zasilającego. Połówki obudowy spięte sprężystymi zaciskami z blachy.
Radio charakteryzuje się doskonałym odbiorem na falach długich.
Inne materiały:

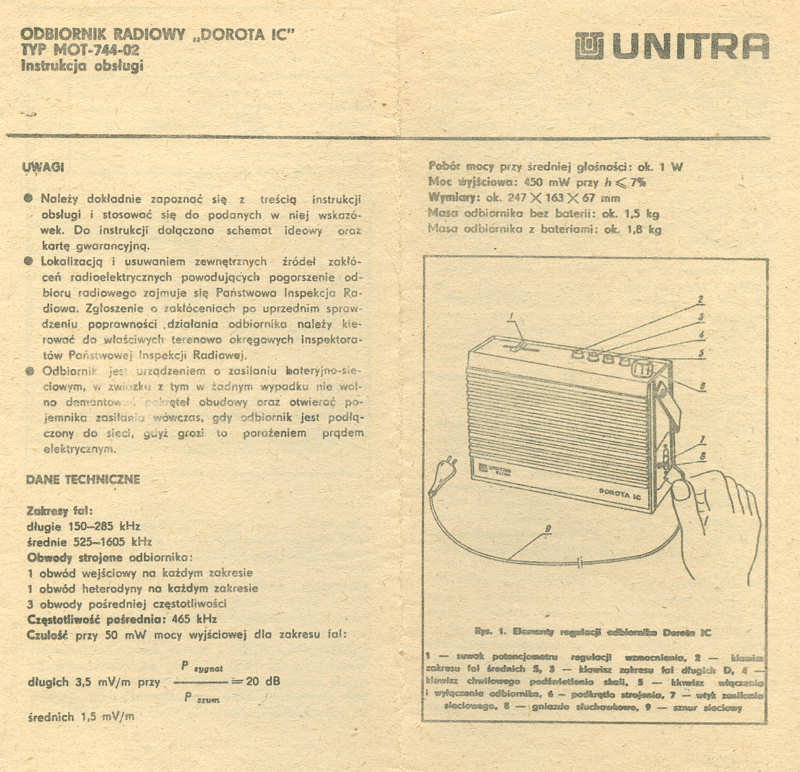

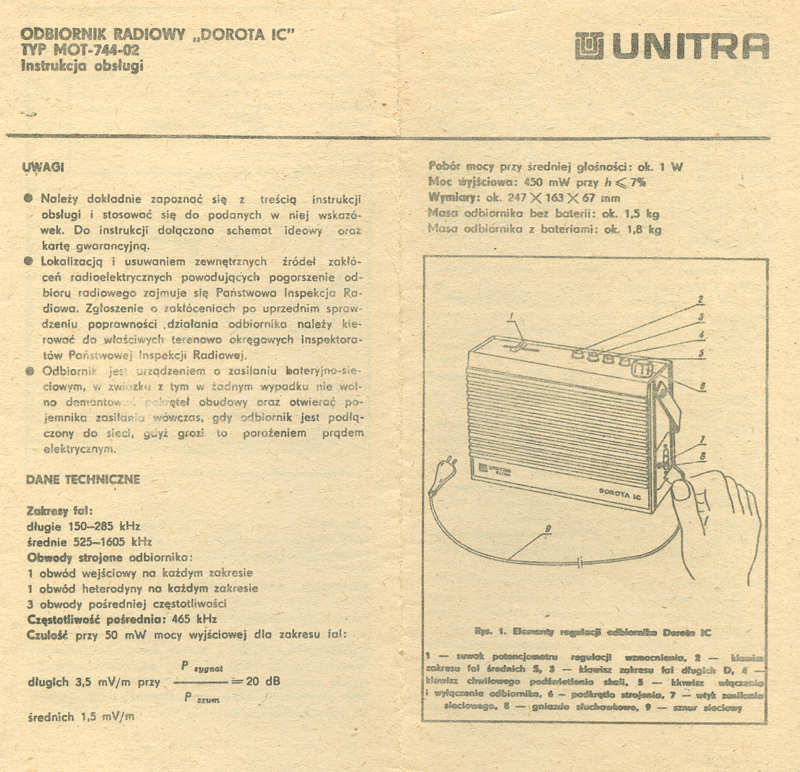

Schemat  Instrukcja

(1) 2003-07-18, Wojciech Pysz, Dorota IC MOT 744-02

(2) 2003-07-18, Wojciech Pysz, Dorota IC MOT 744-02

(3) 2005-04-08, Wojciech Pysz, Dorota IC MOT 744-02

(4) 2010-03-06, jarko-sa, Dorota

(5) 2010-03-06, jarko-sa, Dorota

(6) 2010-03-06, jarko-sa, Dorota-Eltra, Dorota IC-Eltra, Dorota IC-Rzeszów
