Karta katalogowa nr 382
liczba wyświetleń: 9697
Producent: ZRK
Model: Rozyna N
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1962
Zasilanie: sieć, zmienny
Wymiary: 295x190x150, 3kG
Elementy aktywne: lampy
ECH81,EBF89,ECL82,SPS5A
Opis:

Układ elektryczny i drewniana skrzynka, jak klasyczna "Rozyna" .
Zmiany w konstrukcji: przewód zasilający odłączany, zmieniony przełącznik zakresów i układ cewek, większa antena ferrytowa osadzona na kubku filtra p.cz., ekranowany kondensator zmienny, pierwsza lampa, drugi filtr p.cz. Tylna ścianka z cienkiej, twardej płyty pilśniowej.
Chassis z dolnymi wspornikami, przykręcane od spodu czterema śrubami.

Inne materiały:

Deprecated: trim(): Passing null to parameter #1 ($string) of type string is deprecated in /home/klient.dhosting.pl/ito/oldradio.pl/karta.php on line 233

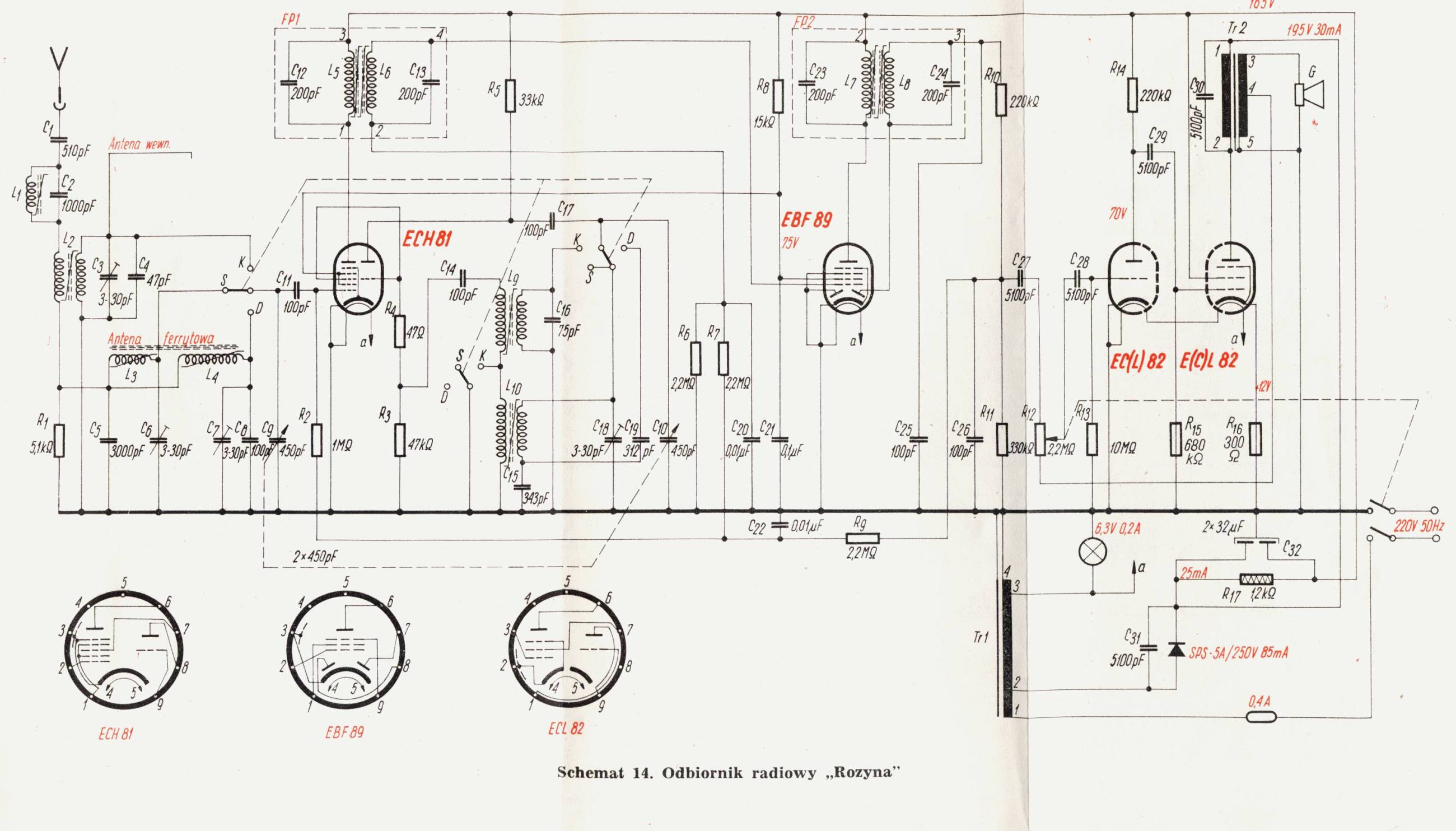

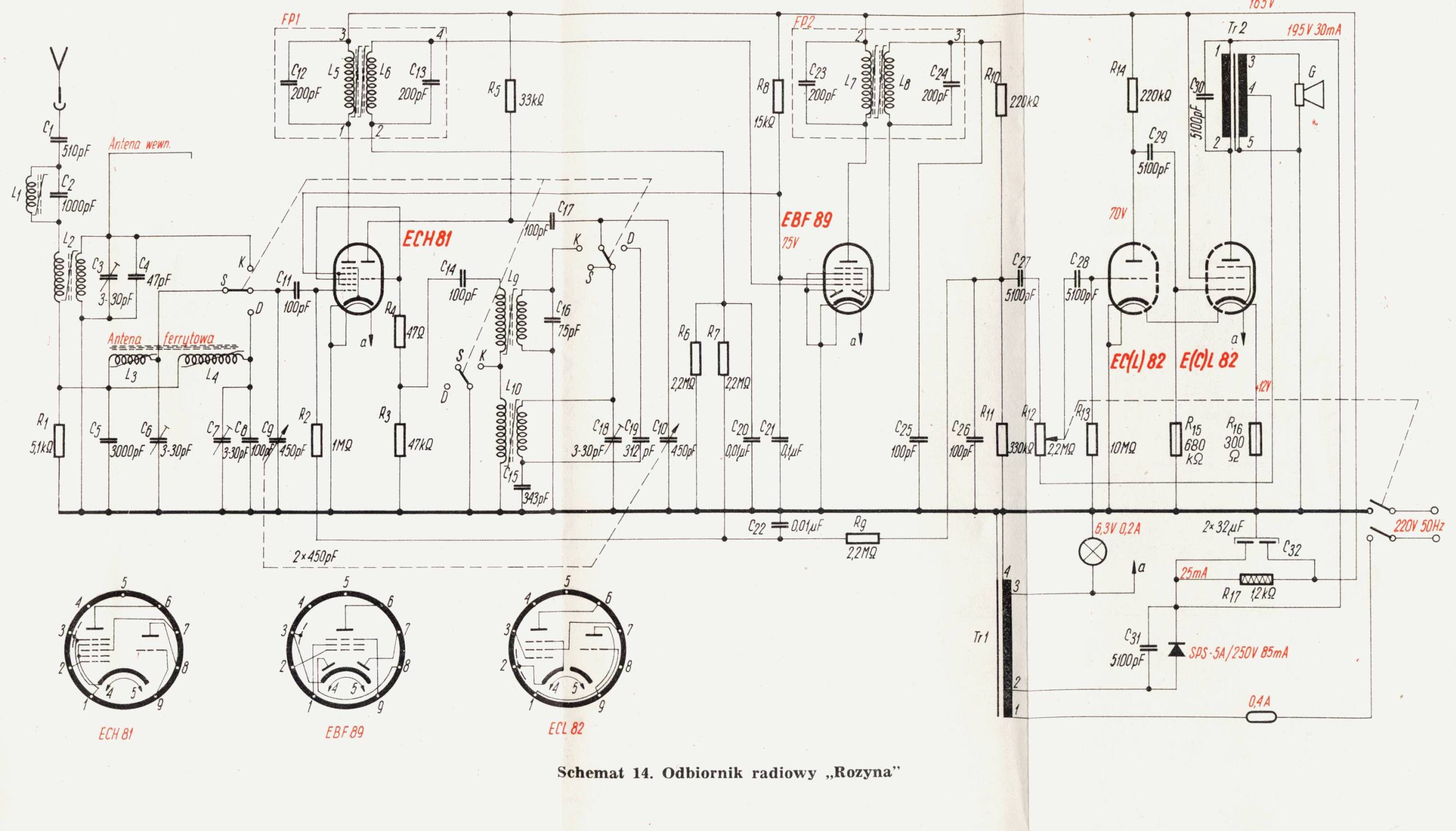

Schemat

(1) 2004-01-11, Wojciech Pysz, Rozyna N

(2) 2004-01-11, Wojciech Pysz, Rozyna N

(3) 2004-01-11, Wojciech Pysz, Rozyna N

(4) Kamil Jabłoński, Rozyna N

(5) Kamil Jabłoński, Rozyna N

(6) Kamil Jabłoński, Rozyna N
