Karta katalogowa nr 360
liczba wyświetleń: 15238
Producent: Diora
Model: Carmen stereo 22801
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny z gramofonem
Zakresy: D,S,K1,K2,U
Kraj: Polska
Rok produkcji: 1965-1967
Zasilanie: sieć, zmienny
Wymiary: 282x321x605, 13 kG
Elementy aktywne: lampy
ECC85,ECH81,EBF89,ECC83x3,EL84x2,EM84,SPS6Bx2
Opis:

Moc wyjściowa : 2 x 3W
Czułość na wejściu gramofonowym : 170mV
Pasmo przenoszenia : 60-12000 Hz
Zniekształcenia nieliniowe w pasmie 60-10000 Hz i mocy 3VA : ≤ 5%
Poziom przydźwięku sieci : -40 dB
Regulacja tonów niskich : dla 100 Hz +10dB; -14 dB
Regulacja tonów wysokich : dla 8000 Hz +11dB; -10dB
Przesłuch między kanałami : -30 dB

Opis i schemat w RAiK-4/1965.
Gramofon model G-440 ustawiony na swoich nóżkach nad odbiornikiem, wyposażony we wkładkę Uf-1 w ramieniu ze zdejmowalną głowicą RUf-1. Odbiornik to układ odbiornika Boston ze znacznie zmodyfikowanym chassis i zupełnie nowym, stereofonicznym wzmacniaczem m.cz. opartym na trzech lampach ECC83 i dwóch EL84. W sekcji odbiornika brak dekodera stereo. Klawisze "wyłącznik", "stereo" i potencjometr "równoważenie" przykręcone bezpośrednio do obudowy. Przy wyciśniętym klawiszu stereo, wzmacniacz m.cz. pracuje w układzie pseudostereofonicznym, podając na jeden kanał dolną, a na drugi górną część pasma akustycznego.
Dwa głośniki typu GDS 31-21/5 w oddzielnych kolumnach. Antena ferrytowa obrotowa, regulowana z poziomu skali. Obrócenie gałki do oporu w prawo powoduje przełączenie na antenę zewnętrzną.
W latach 1965-1967 wyprodukowano 1118 sztuk modelu, przy czym w latach 1965-66 jedynie 78 sztuk.

Inne materiały:

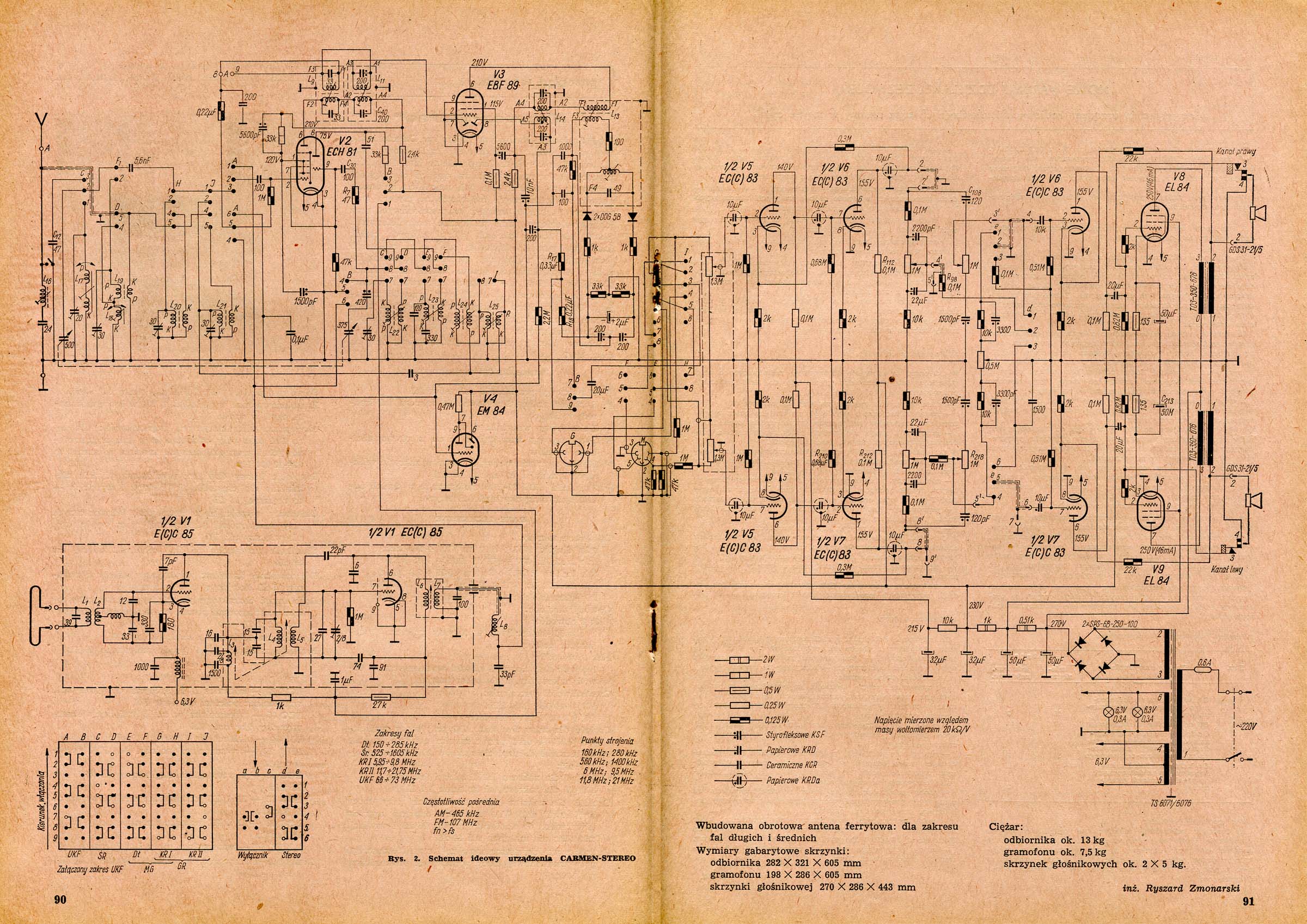

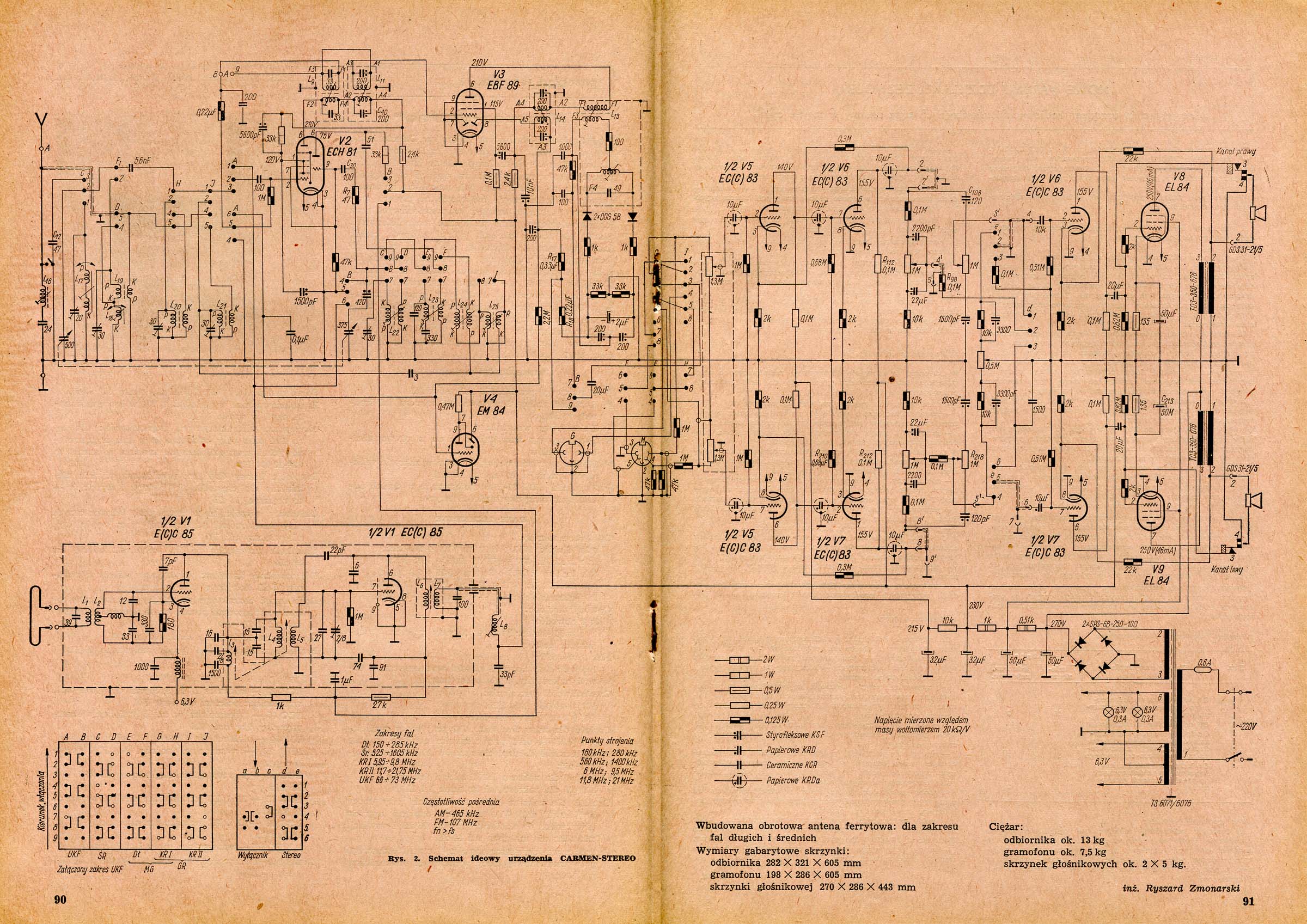

Schemat

(1) 2012-12-16, Jarek K, Kolekcja własna

(2) 2016-12-18, Piotr, Głośniki do Carmen Stereo

(3) 2014-02-16, Allegro, Crazymargaret, Carmen stereo 22801

(4) 2014-02-16, Allegro, Crazymargaret, Carmen stereo 22801

(5) 2014-02-16, Allegro, Crazymargaret, Carmen stereo 22801

(6) 2014-02-16, Allegro, Crazymargaret, Carmen stereo 22801

(7) 2014-02-16, Allegro, Crazymargaret, Carmen stereo 22801

(8) 24.09.2012, autor nieznany, Z encyklopedii "Radio i Telewizja" WNT 1971
