Karta katalogowa nr 339
liczba wyświetleń: 8569
Producent: Eltra
Model: Minor MOT 631-2
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1965
Zasilanie: bateryjne
Wymiary: 160x90x40, ok. 465G
Elementy aktywne: tranzystory
TG50x2, tranzystory 6
Opis:
Jeden z pierwszych odbiorników z Eltry (przed nim była Eltra MOT-601 i Kolibry).
W stosunku do poprzedników ma prostokątną skalę z przesuwającą się poziomo wskazówką. Pokrętło strojenia na prawej ściance bocznej, obok potencjometr z wyłącznikiem. Pod nimi przełącznik zakresów. Klasyczny wzmacniacz końcowy na dwóch TG-50 z dwoma transformatorami.
Zasilanie 4x1,5V. Wyjście słuchawkowe.
Płytka drukowana identyczna jak w produkowanym kilka lat później odbiorniku Kamila.
Identyczne mocowanie tylnej pokrywy przy pomocy czterech nakrętek.

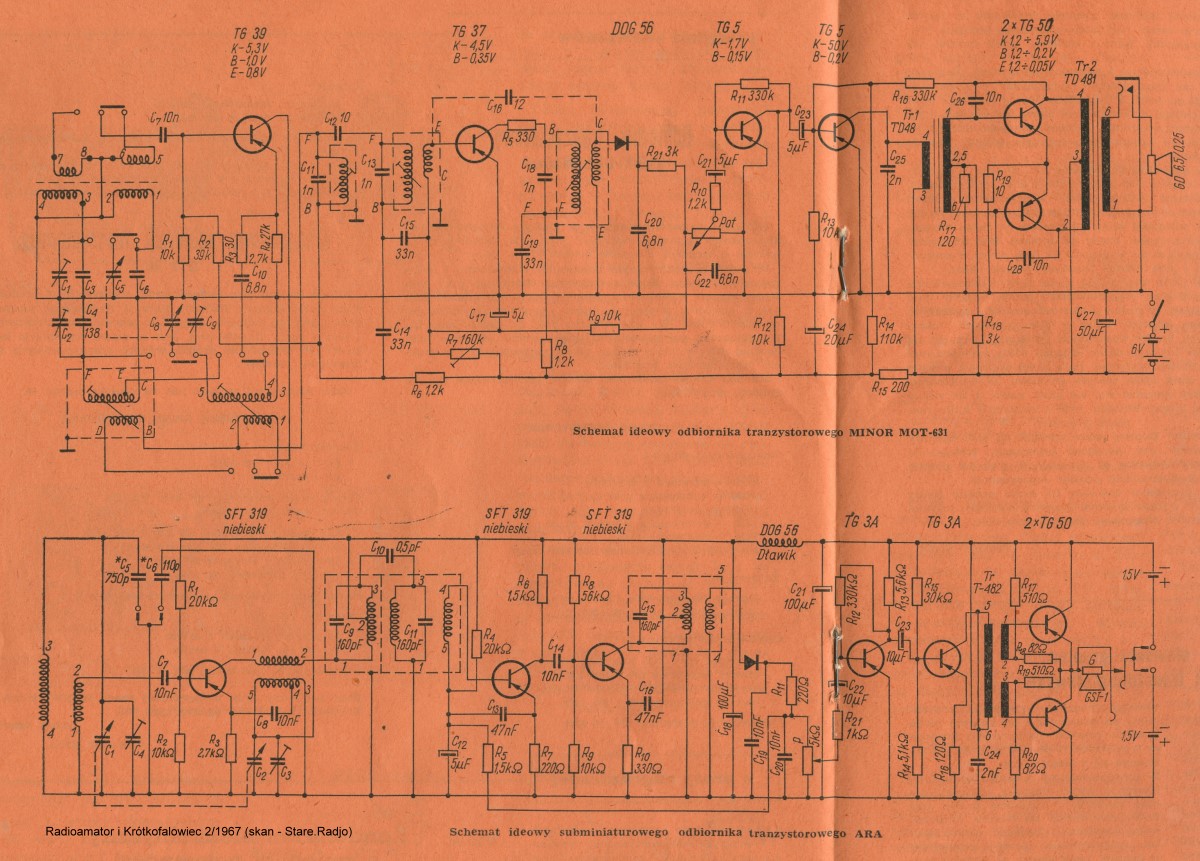

Schemat RA-2/76
