Karta katalogowa nr 305
liczba wyświetleń: 11187
Producent: ZRK
Model: Czar
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1961
Zasilanie: bateryjne
Wymiary: 200 x 140 x 60 / 1,2kG
Elementy aktywne: tranzystory
OC72x2, tranzystory x7
Opis:
Pierwszy odbiornik tranzystorowy, wyprodukowany w ZRK, jeden z pierwszych polskich odbiorników przenośnych. Miał zająć miejsce przestarzałej już, lampowej Szarotki.
7 tranzystorów i dwie diody germanowe. Początkowo były to tranzystory importowane OC44, 2xOC45, 2xOC71, 2xOC72, później tranzystory krajowe TG20, 2xTG10, 2xTG5, 2xTG50. Były też egzemplarze pośrednie, z mieszanką tranzystorów zagranicznych i krajowych.
Montaż na druku. Antena ferrytowa. Wzmacniacz w układzie przeciwsobnym. Zasilany z baterii 5R10 o napięciu 7,5V, skonstruowanej specjalnie z przeznaczeniem do tego radia, składającej się z pięciu połączonych szeregowo ogniw R10. W późniejszych modelach dodano zewnętrzny zasilacz sieciowy. Moc wyjściowa 220 mW. Duży głośnik pozwalał na uzyskanie lepszej jakości dźwięku niż w produkowanych równolegle odbiornikach Eltry.
Pierwsza wzmianka w RA-02/60/.s.61 (prototyp pokazany w innej obudowie - patrz: ostatnie zdjęcie).
Cena w latach produkcji - 1600 zł.

Schemat RA-10/61.
Inne materiały:

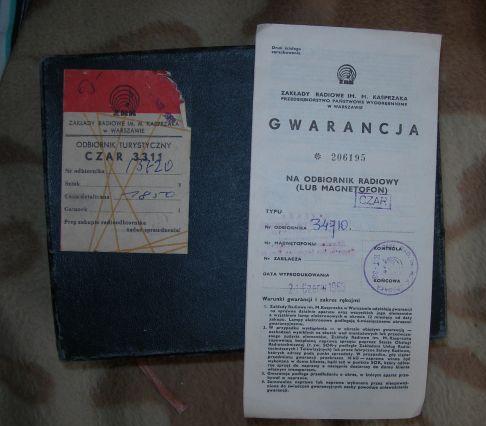

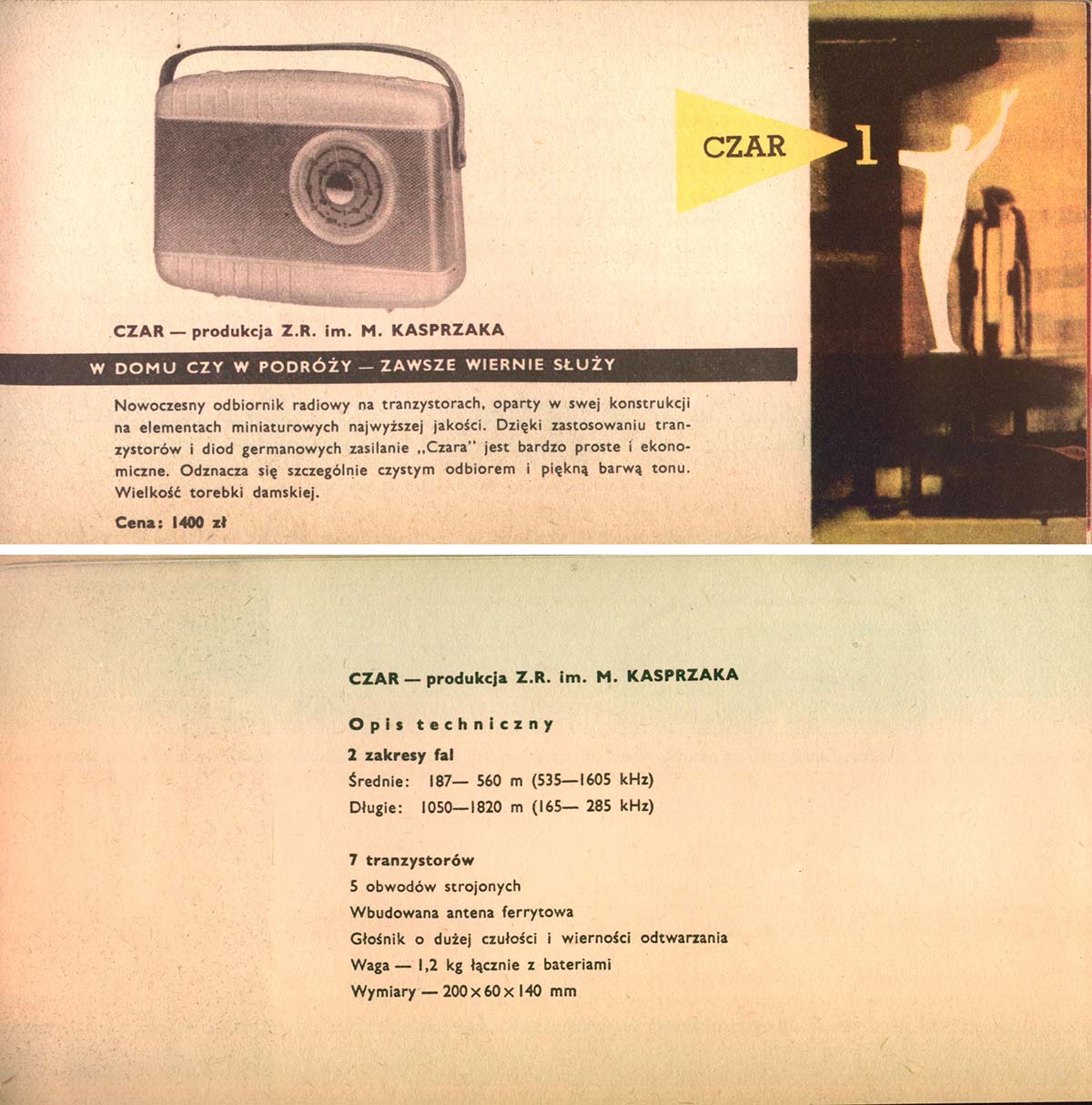

Schemat   Reklama   Gwarancja   Ulotka

(1) 2002-05-05, Wojciech Pysz, Czar

(2) 2002-05-05, Wojciech Pysz, Czar

(3) 2004-03-12, Wojciech Pysz, Czar

(4) 2020-02, autor nieznany, Opakowanie

(5) 2002-03-09, Wojciech Pysz, Czar

(6) 1960-02, RiK, Prototyp w innej obudowie
