Karta katalogowa nr 288
liczba wyświetleń: 7957
Producent: ZRK
Model: M 531 S / M 535 S
Rodzaj sprzętu: Magnetofon
Klasyfikacja: kasetowy przenośny
Kraj: Polska
Rok produkcji: 1975
Zasilanie: sieć, zmienny
Wymiary: 300x225x75, ok. 3,5kG
Elementy aktywne: tranzystory
Opis:

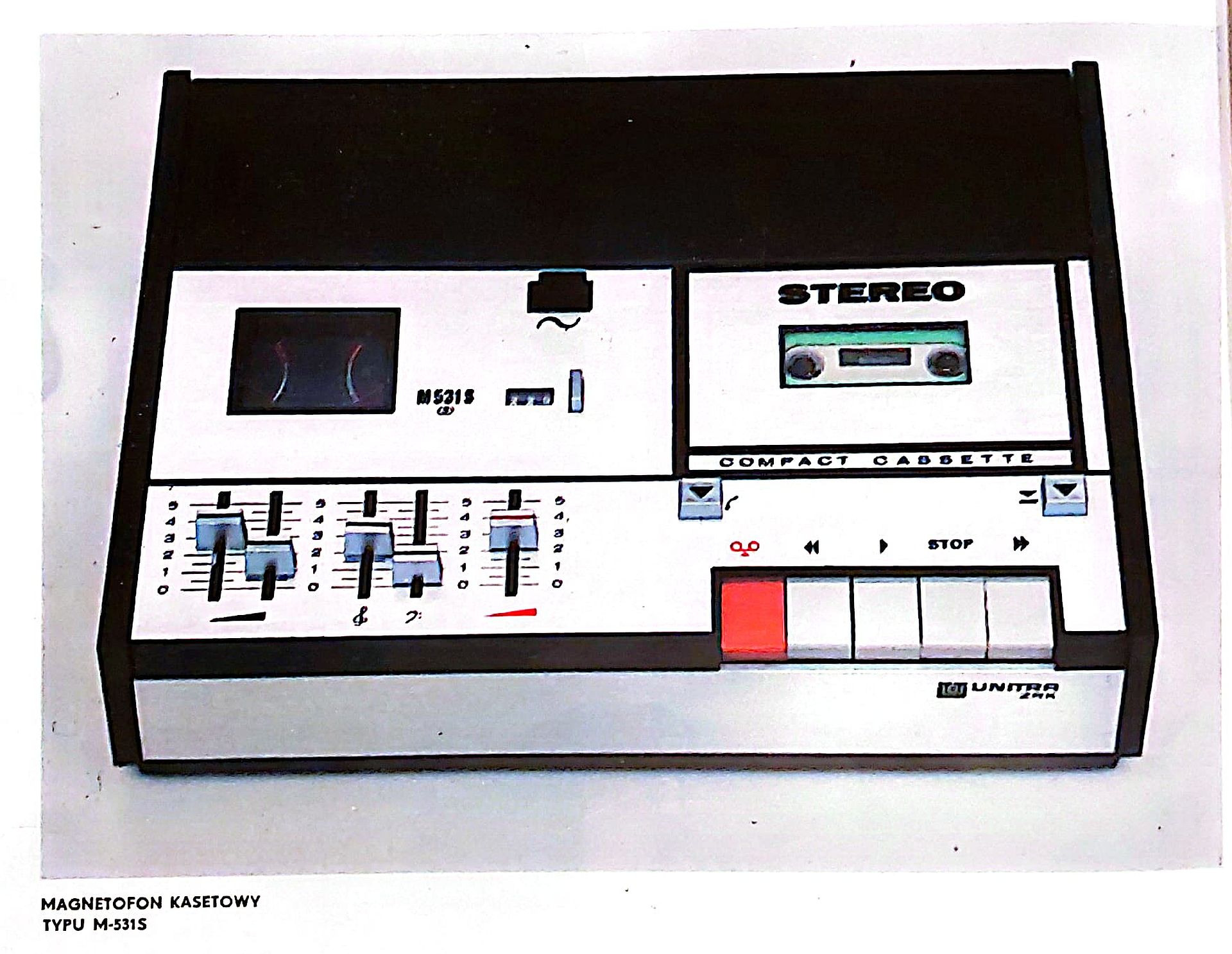

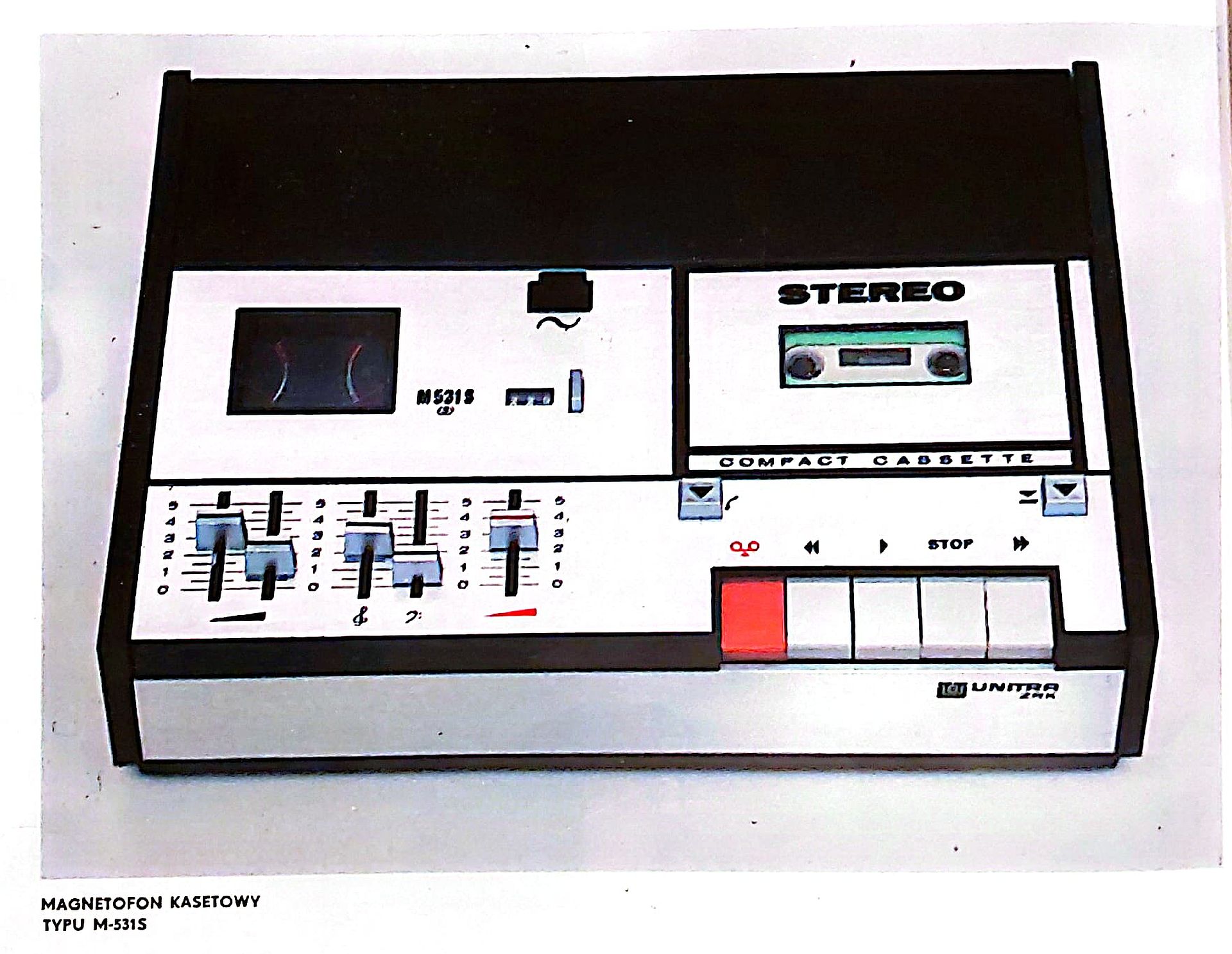

TYPU ,,M-531S" i,,M-535S"

Magnetofony typu ,,M-531S" i ,,M-535S", klasy popularnej, stanowi jedną rodzinę sprzętu o zbliżonych właściwościach użytkowych i nieznacznie zróżnicowanej konstrukcji. Zasadnicza różnica między nimi polega na wyposażeniu wersji M531S w licznik przesuwu taśmy.

Magnetofony są przeznaczone do stereofonicznego i monofonicznego zapisywania oraz odczytywania przy użyciu kaset typu ,,compact" i umożliwiają realizację następujących funkcji:

- zapisywanie stereo lub mono z odbiornika radiowego, gramofonu, wzmacniacza akustycznego, mikrofonu magneto-elektrycznego, albo drugiego magnetofonu;

- odczytywanie zapisu stereo lub mono oraz odtwarzanie przez głośniki, albo słuchawki stereo lub mono, a takie przy współpracy z dodatkowym zewnętrznym wzmacniaczem akustycznym;

- podsłuch kontrolny podczas zapisywania za pomocą głośników lub słuchawek;

- współpraca jako wzmacniacza odsłuchowego z innymi urządzeniami  bez wzmacniacza mocy.

Wzmacniacz akustyczny zastosowany w magnetofonach został zbudowany na tranzystorach krzemowych. Stopnie mocy wzmacniacza pracuje w układzie beztransformatorowym na dwóch szeregowo łączonych tranzystorach typu BD-254.

Dla zapewnienia właściwego wysterowania przy zapisie magnetofon wyposażono w podwójny potencjometr suwakowy oraz dwusystemowy wychyłowy wskaźnik typu magnetoelektrycznego.

W magnetofonach zastosowano oddzielną regulacje dolnej i górnej części przenoszonego pasma oraz oddzielne regulatory wzmocnienia. Trzycyfrowy mechaniczny licznik typu M531S pozwala na znalezienie szukanego miejsca na taśmie, przycisk ,,kaseta" umożliwia samoczynne otwarcie kieszeni kasety, a przycisk ,,pauza" natychmiast zatrzymuje przesuw taśmy w kasecie.

Zaprezentowany na jesiennych Międzynarodowych Targach w Poznaniu w 1975 r.

Porównanie z M 532 SD: identyczna obudowa i mechanizm, ma dwukanałowy wzmacniacz mocy, nie ma wyboru rodzaju taśmy i układu redukcji szumów DNL. Opis i schemat w RA-12/77/s.285.
