Logo OldRadio  KARTA KATALOGOWA nr 00252

 Podstawowe informacje o urządzeniukarta wyświelana 18351 razy
 producent: ZRK kraj: PL
 model: RB 3200 rok prod.: 1981
 rodzaj sprzętu: Radio-magnetofon  klasyfikacja: przenośny
 elementy aktywne: tranzystory + ukł. scalone zasilanie sieć lub baterie
 wymiary: 345x175x75 zakresy: D,S,K,U
 lampy / tranzystory:

   Opis:
Radiomagnetofon na licencji Grundig. W odróżnieniu od innych radiomagnetofonów ZRK z tego okresu, od początku miał okrągły głośnik, oraz silnik w aluminiowej obudowie. Nietypowe rozwiązanie dla wersji RB jest regulacja obrotów silnika która jest na płycie głównej a nie jak w innych radiomagnetofonach w silniku. Był to jeden z bardziej wytrzymałych sprzętów, a przemyślana konstrukcja ułatwiała serwis i konserwację (doskonały dostęp do wszystkich układów na przestronnej, obrotowej płycie PCB). Natomiast krokiem w tył, jest tu p.cz. AM/FM na tranzystorach dyskretnych, a nie na kości np. UL1211 (lub odpowiedniku).
Odbiornik produkowany był w dwóch wesjach: z logiem Grundiga oraz (najprawdopodobniej po wygaśnięciu licencji) z napisem "Kasprzak" w miejsce napisu "Grundig" i logiem Unitry w miejscu "koniczynki".
I ciekawostka: odbiornik pojawia się w filmie "skazany na bluesa" (na jednym z koncertów ktoś z widowni nagrywa muzykę na RB3200)


 Inne materiały

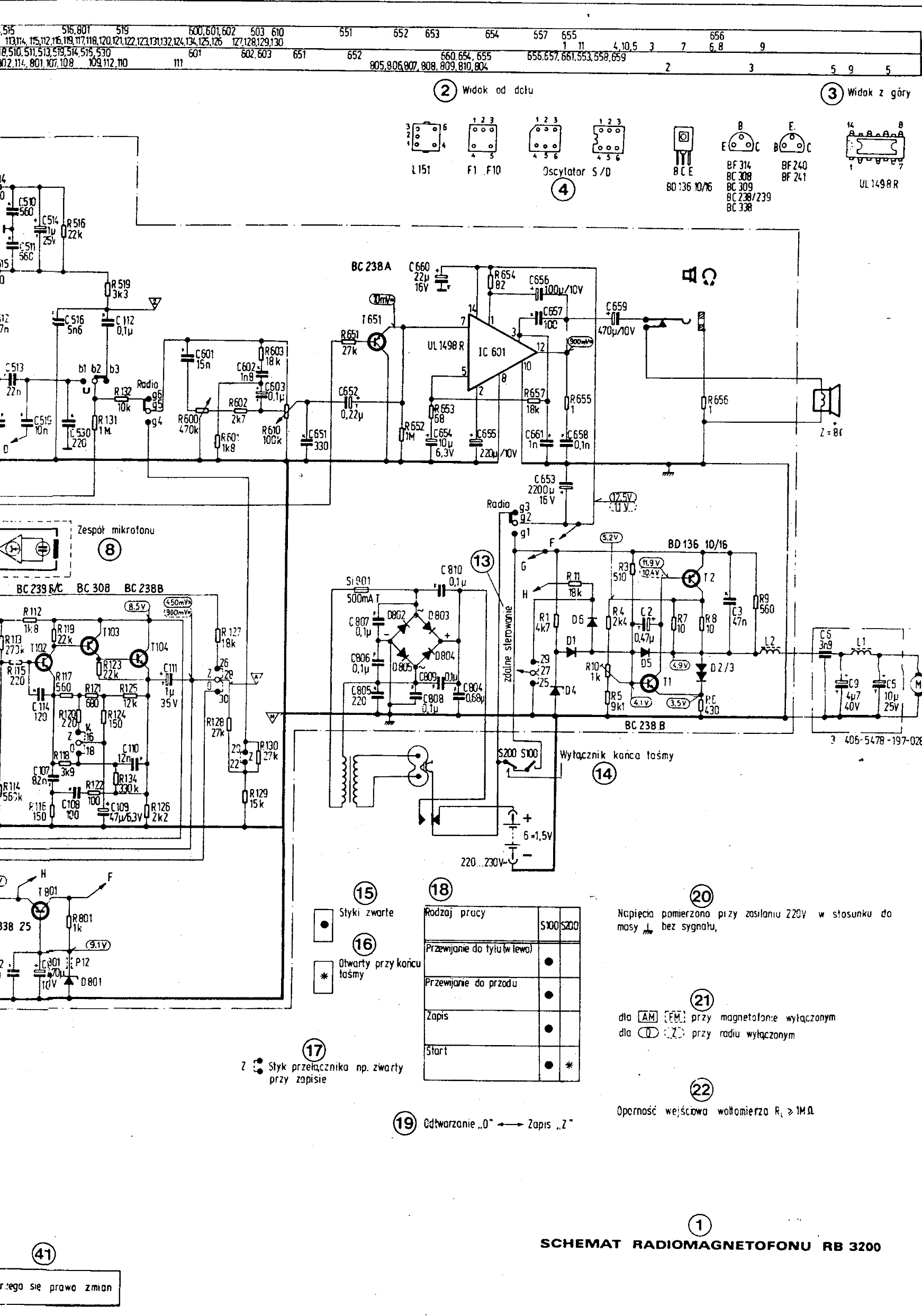

 Schemat 1  Schemat 2


Problem z odczytem zdjęcia
Dodano w dniu 2009-10-14, ZRK, RB 3200, autor: Jarosław Stefański www.jaarex.prv.pl
2009-10-14, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2009-10-14, ZRK, RB 3200, autor: Jarosław Stefański www.jaarex.prv.pl
2009-10-14, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2009-10-14, ZRK, RB 3200, autor: Jarosław Stefański www.jaarex.prv.pl
2009-10-14, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2009-10-14, ZRK, RB 3200, autor: Jarosław Stefański www.jaarex.prv.pl
2009-10-14, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2010-03-29, ZRK, RB 3200, autor: Fiatcik
2010-03-29, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2010-03-29, ZRK, RB 3200, autor: Fiatcik
2010-03-29, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2010-03-29, ZRK, RB 3200, autor: Fiatcik
2010-03-29, ZRK, RB 3200
Problem z odczytem zdjęcia
Dodano w dniu 2010-03-29, ZRK, RB 3200, autor: Fiatcik
2010-03-29, ZRK, RB 3200
