Karta katalogowa nr 250
liczba wyświetleń: 9374
Producent: ZRK
Model: ZK 147
Rodzaj sprzętu: Magnetofon
Klasyfikacja: szpulowy
Kraj: Polska
Rok produkcji: 1974
Zasilanie: sieć, zmienny
Wymiary: 390x145x300
Elementy aktywne: tranzystory
BC147,BC148,BC149,BC157, BC211,BC413,BD254
Opis:
Magnetofon czterościeżkowy, monofoniczny. Uproszczona wersja ZK 146.
Wbudowany głośnik.

Dane techniczno-eksploatacyjne:

Zasilanie - 220 V; 50Hz
Pobór mocy - 50 VA
Prędkość przesuwu taśmy - 9,52 cm/s ± 2%
Nierównomierność przesuwu taśmy - < ± 0,2% ( średnio ± 0,16 % )
Zapis – czterościeżkowy, monofoniczny, według norm między narodowych ( oczywiście obowiązujących w latach 80-tych )
Możliwość szybkiego zatrzymania taśmy przy odczycie i zapisie ( tzw. SZYBKI STOP )
Zakres przenoszenia częstotliwości – 40–12 500 Hz
Dynamika - ≤ 45 dB ( średni 52 dB )
Maksymalna średnica szpuli – 150 mm
Czas odtwarzania całkowicie nawiniętej szpuli:
przy grubości taśmy 26 μm – 6 h mono
przy grubości taśmy 35 μm – 4 h mono
Moc wyjściowa – 4 W przy h ≤ 2 %

Wejścia:
radio/mikrofon – 0,3-20 mV/ 3 kΩ
gramofon/magnetofon – 0,1-5 V/2 MΩ

Wyjścia:
radio – 0,5V/ 22 kΩ
głośnik – 8 -16 Ω/ > 5 VA
słuchawki – 2 x 50 mV/ 2 x 400 Ω

Masa około 7,5 kg
Wskaźnik wysterowania przy zapisie – magnetoelektryczny

Parametry techniczne zaczerpnięte z serwisówki wydanej przez WKiŁ z 1980 r

Inne materiały:

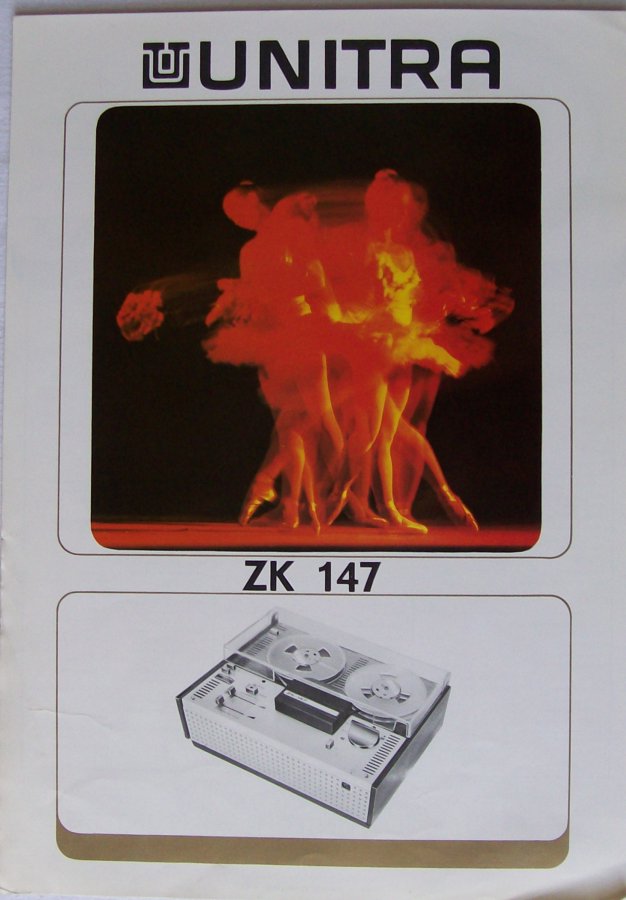

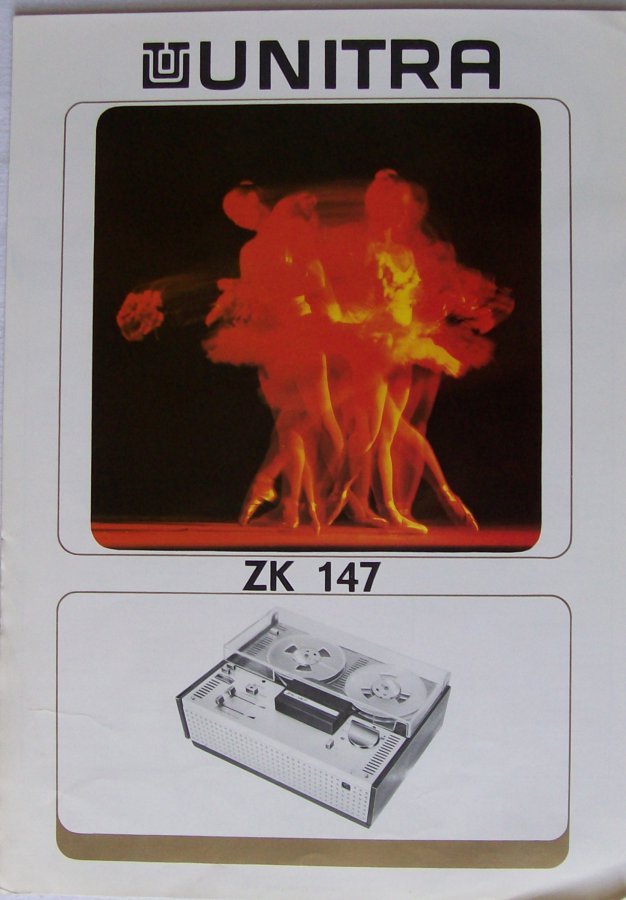

(1) autor nieznany, ZK 147

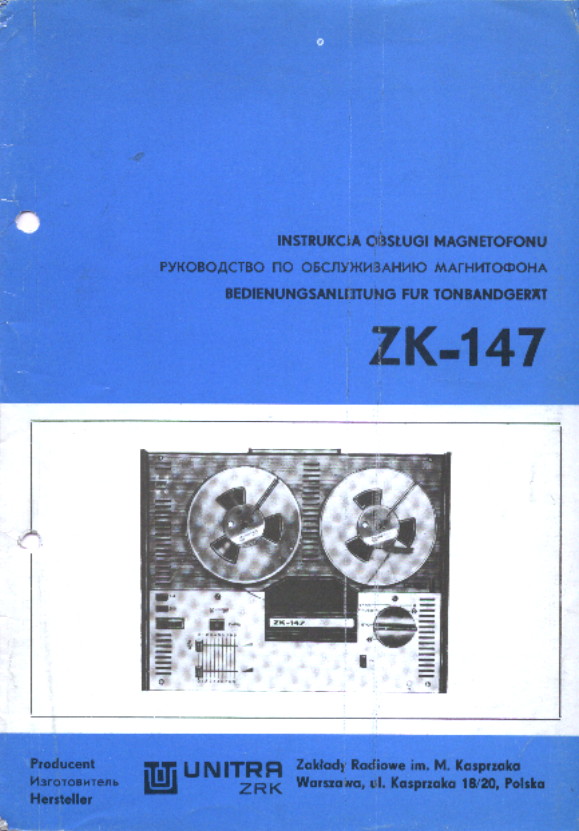

(2) autor nieznany, ZK 147
