Karta katalogowa nr 1896
liczba wyświetleń: 1595
Producent: Konstrukcja amatorska
Model: Czarna Skrzynka D
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: detektorowy
Kraj: Polska
Rok produkcji: 194x
Zasilanie: nie wymaga zasilania
Elementy aktywne: bez elementów aktywnych
Opis:

Odbiornik detektorowy w wykonaniu amatorskim, zamknięty w drewnianej skrzynce. Strojenie za pomocą wariometru - toroidalnie nawiniętej cewki, po której posuwa się obrotowy suwak. W zachowanym urządzeniu brak kondensatora, tworzącego obwód rezonansowy z cewką oraz detektora kryształkowego. Na pozostałej z urządzeniem jednej słuchawka widnieje napis "depa".


Na przedniej ściance pokrętło na osi wariometru oraz gniazda do podłączenia detektora, słuchawek, anteny i uziemienia.
Drewniana obudowa połączona jest w narożnikach "na zamek". Tylne drzwiczki, zamocowane są na przybitych małymi gwoździkami zawiasach, umieszczonych w górnej krawędzi. O dołu drzwiczek maleńkie haczyki do zamykania. Obudowa została pomalowana wtórnie na czarno (pod elementami mocującymi wariometr widać gołe drewno).


Czas powstania urządzenia nie jest znany. Nazwa modelu ustalona bez konsultacji z konstruktorem urządzenia

Inne materiały:

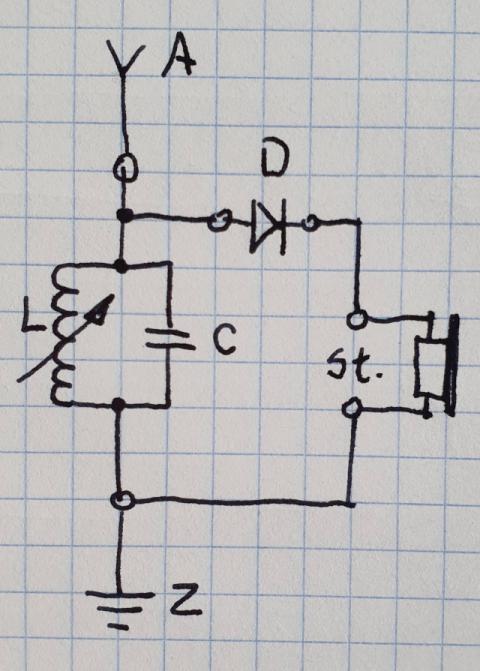

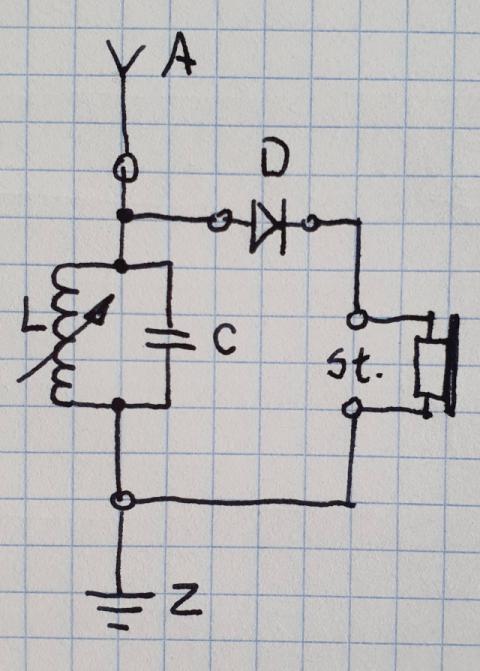

Schemat

(1) 2020-02-16, Wojciech Pysz, Czarna Skrzynka D

(2) 2020-02-16, Wojciech Pysz, Wnetrze skrzynki

(3) 2020-02-16, Wojciech Pysz, Wariometr

(4) 2020-02-16, Wojciech Pysz, Czarna Skrzynka D

(5) 2020-02-16, Wojciech Pysz, Wnetrze skrzynki

(6) 2020-02-16, Wojciech Pysz, Widok z góry

(7) 2020-02-16, Wojciech Pysz, Słuchawka

(8) 2020-02-16, Wojciech Pysz, Słuchawka

(9) 2020-02-16, Wojciech Pysz, Słuchawka

(10) 2020-02-16, Wojciech Pysz, Tylna ścianka
