Karta katalogowa nr 1604
liczba wyświetleń: 5790
Producent: Diora
Model: Ramona 22241
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: DSKU CCIR
Kraj: Polska
Rok produkcji: 1964
Zasilanie: sieć, zmienny
Wymiary: 700 x 313 x 235 mm
Elementy aktywne: lampy
ECC85,ECH81,EF89,EF80,EL84,EM84
Opis:

Ramona 22241 to jedna z wersji tego radia eksportowana do Wielkiej Brytanii. Wyjątkowo niekonwencjonalny wygląd, zaproponowany przez Jana Kowalczyka i nagrodzony na XXX MTP, mógł nie przypaść wszystkim do gustu ale trzeba docenić niepowtarzalność tego polskiego designu.
Wewnątrz obwody sprawdzone w Calypso nieznacznie zmodyfikowane oraz głowica UKF 88 - 108 MHz produkcji Philips i transformator 240V. Na tylnej ściance jedną z lamp oznaczono EBF89 pomimo zastosowania EF89 (chyba angielski żart).

Inne materiały:

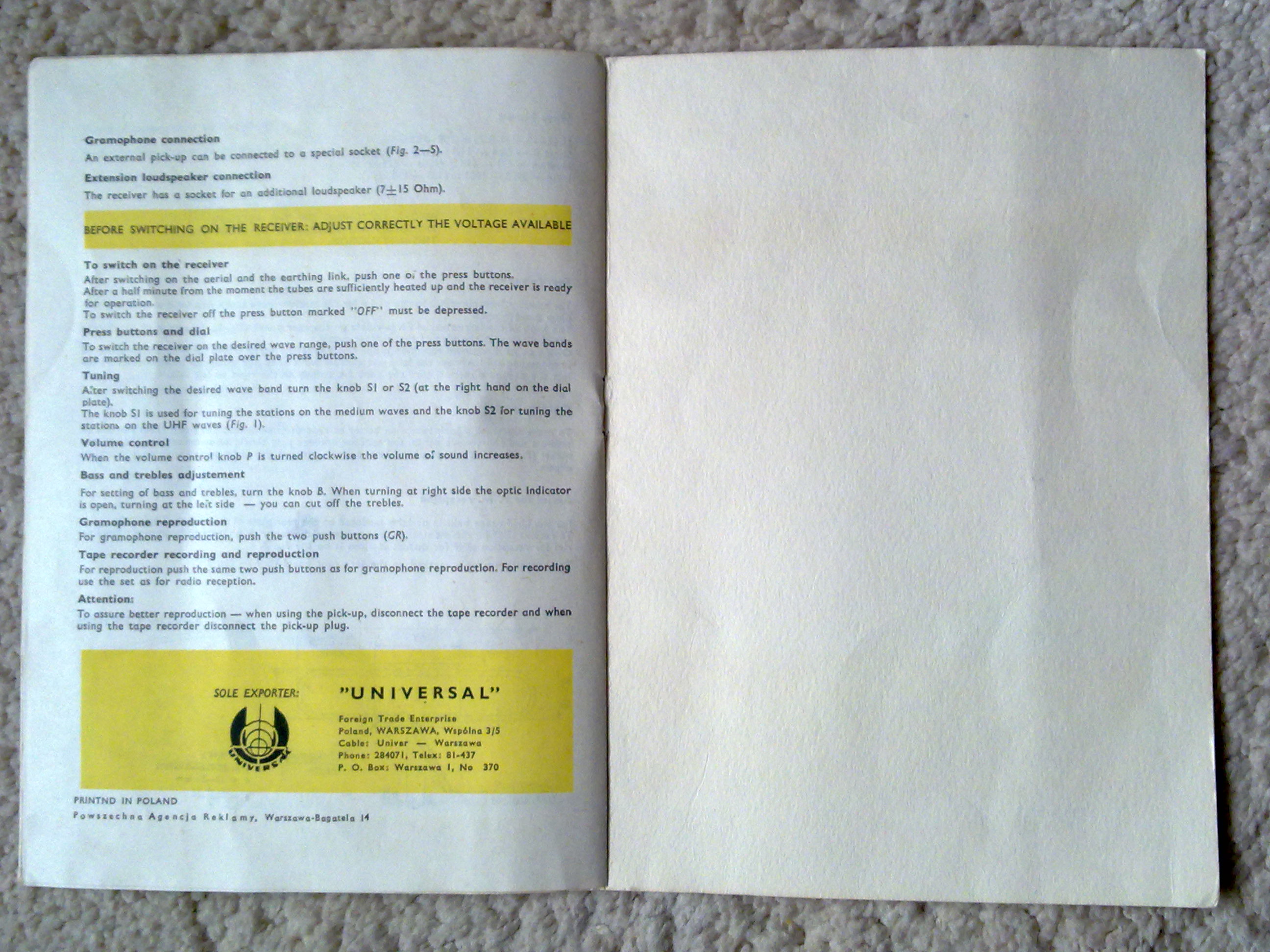

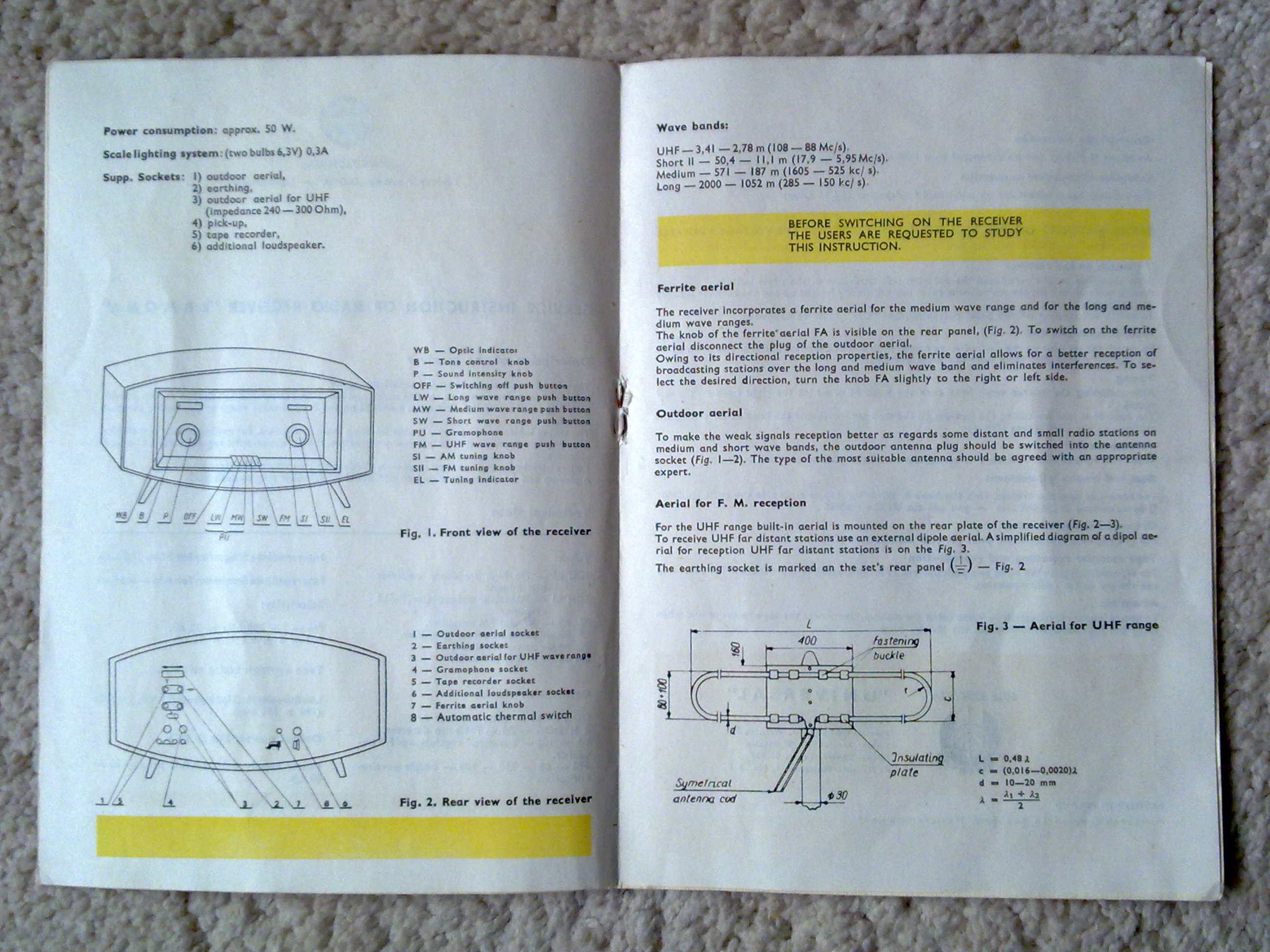

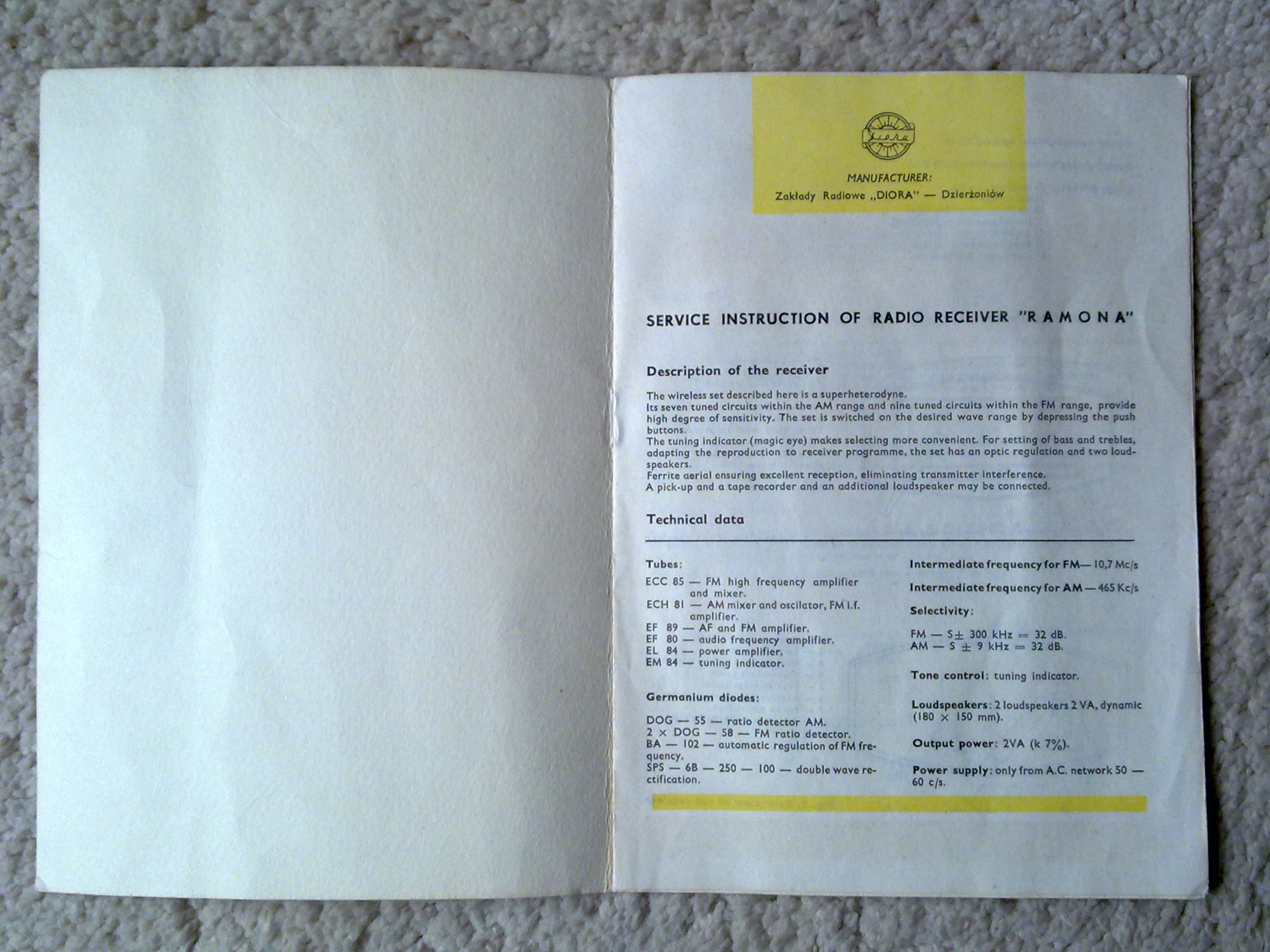

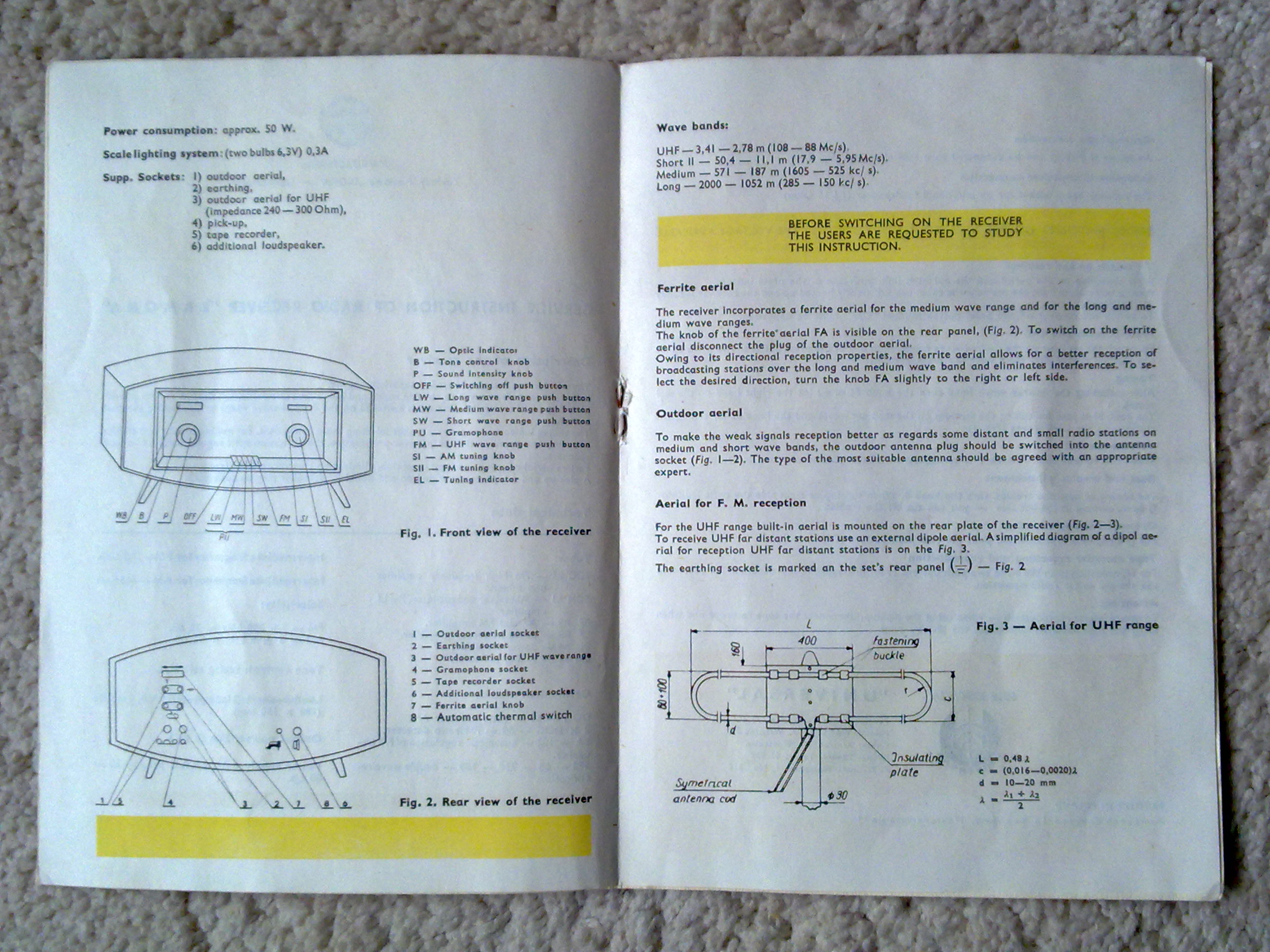

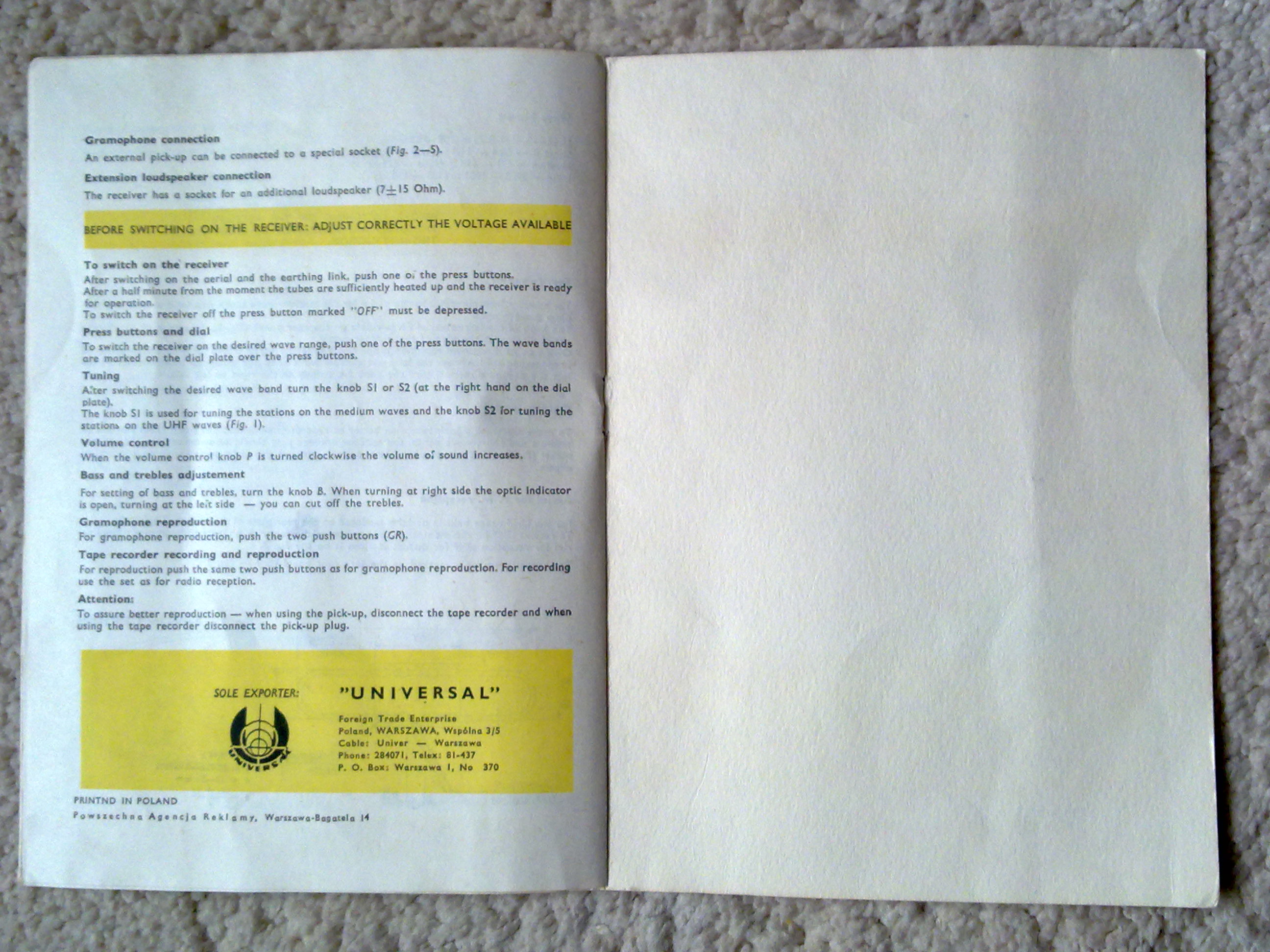

(1) 2014-03-15, Antoni Grucel, Ramona 22241

(2) 2014-03-15, Antoni Grucel, Ramona 22241

(3) 2014-03-15, Antoni Grucel, Ramona 22241

(4) 2014-03-15, Antoni Grucel, Ramona 22241

(5) 2014-03-15, Antoni Grucel, Ramona 22241

(6) 2014-03-15, Antoni Grucel, Ramona 22241

(7) 2014-03-23, Antoni Grucel, Ramona 22241

(8) 2014-03-23, Antoni Grucel, głowica UKF

(9) 2014-03-23, Antoni Grucel, głowica UKF - widok na tabliczke znamionową
