Stare Radio | ZRK, Figaro I-1/3A

Karta katalogowa nr 1592

liczba wyświetleń: 2798

Producent: ZRK

Model: Figaro I-1/3A

Rodzaj sprzętu: Radioodbiornik

Klasyfikacja: stacjonarny

Zakresy: D,S,K

Kraj: Polska

Rok produkcji: 1962

Zasilanie: sieć, zmienny

Wymiary: 260x180x130mm

Elementy aktywne: lampy

ECH81, EBF89, ECL82, DM70, SPS5A

Opis:

Wersja Radia Figaro eksportowana do Wielkiej Brytanii. Skala i opisy w języku angielskim, napięcie zasilające 220V lub 240V obniżane autotransformatorem. Nie posiada wewnętrznej anteny fal krótkich umieszczonej na schematach innych wersji radia Figaro. Prostownik selenowy SPS5A i kilka kondensatorów jest datowanych 62r co prawdopodobnie świadczy o roku produkcji radioodbiornika.

Inne materiały:

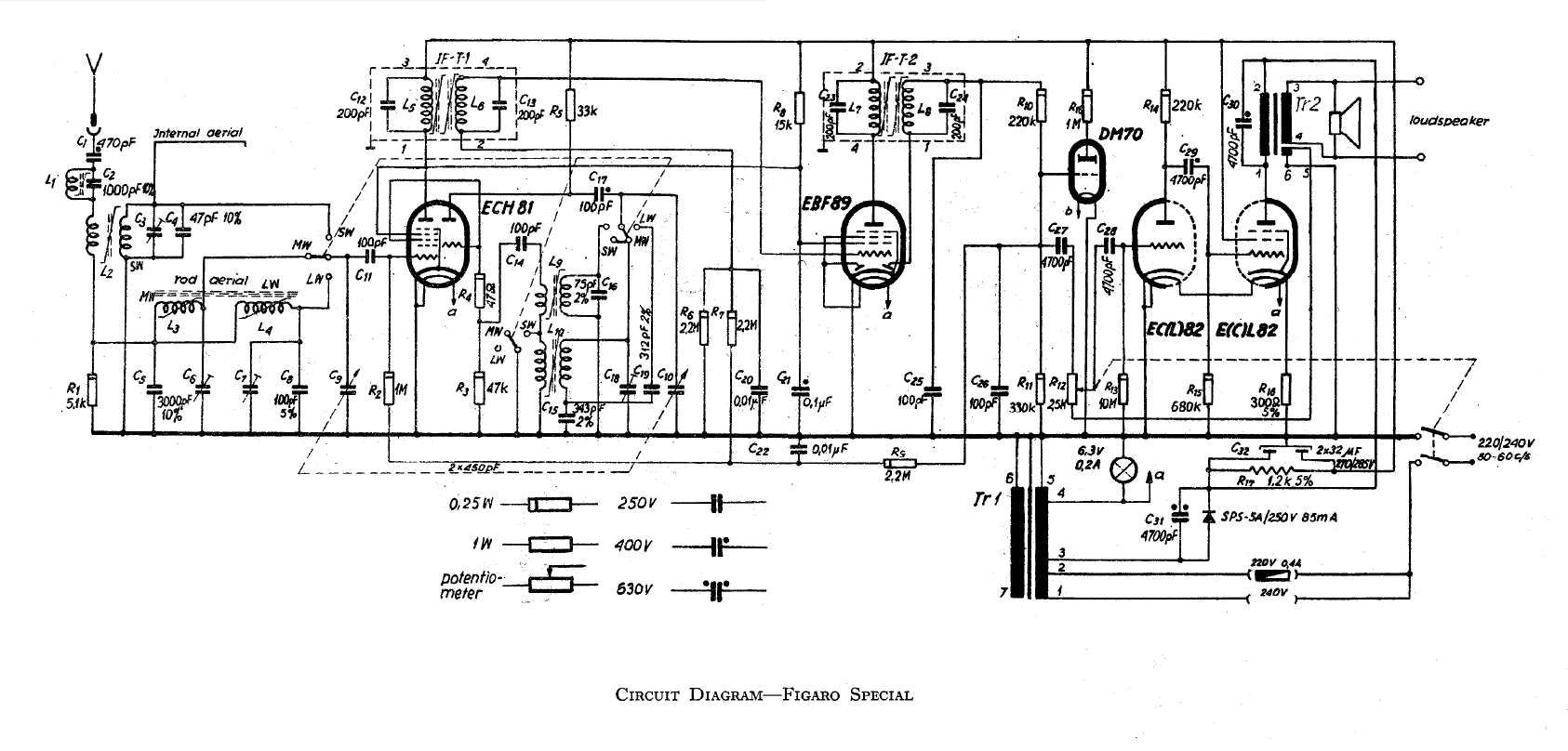

Schemat

(1) 2013-10-28, Antoni Grucel, Figaro I-1/3A

(2) 2013-10-28, Antoni Grucel, Figaro I-1/3A

(3) 2013-10-28, Antoni Grucel, Figaro I-1/3A

(4) 2013-10-28, Antoni Grucel, Figaro I-1/3A

(5) 2013-10-28, Antoni Grucel, Figaro I-1/3A

(6) 2013-10-28, Antoni Grucel, Figaro I-1/3A
