Karta katalogowa nr 1497
liczba wyświetleń: 7967
Producent: Diora
Model: AS 641
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: tuner
Zakresy: D,S,U
Kraj: Polska
Rok produkcji: 1988
Zasilanie: sieć, zmienny
Wymiary: 440X265X90 mm
Elementy aktywne: tranzystory + ukł. scalone
LC7266, SAS580/590,UL1200N,TCA-4500A,UL1203,UL1550
Opis:

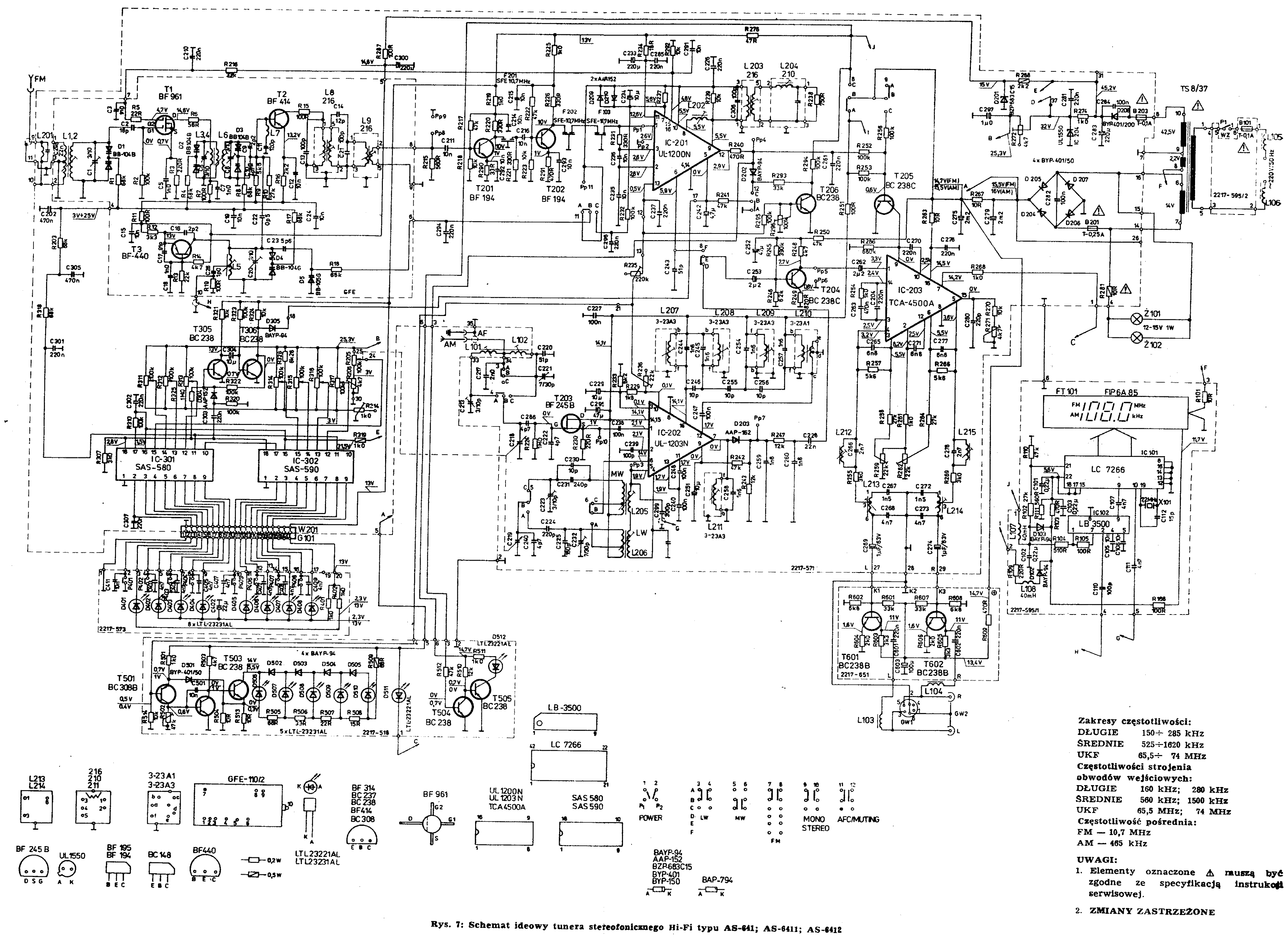

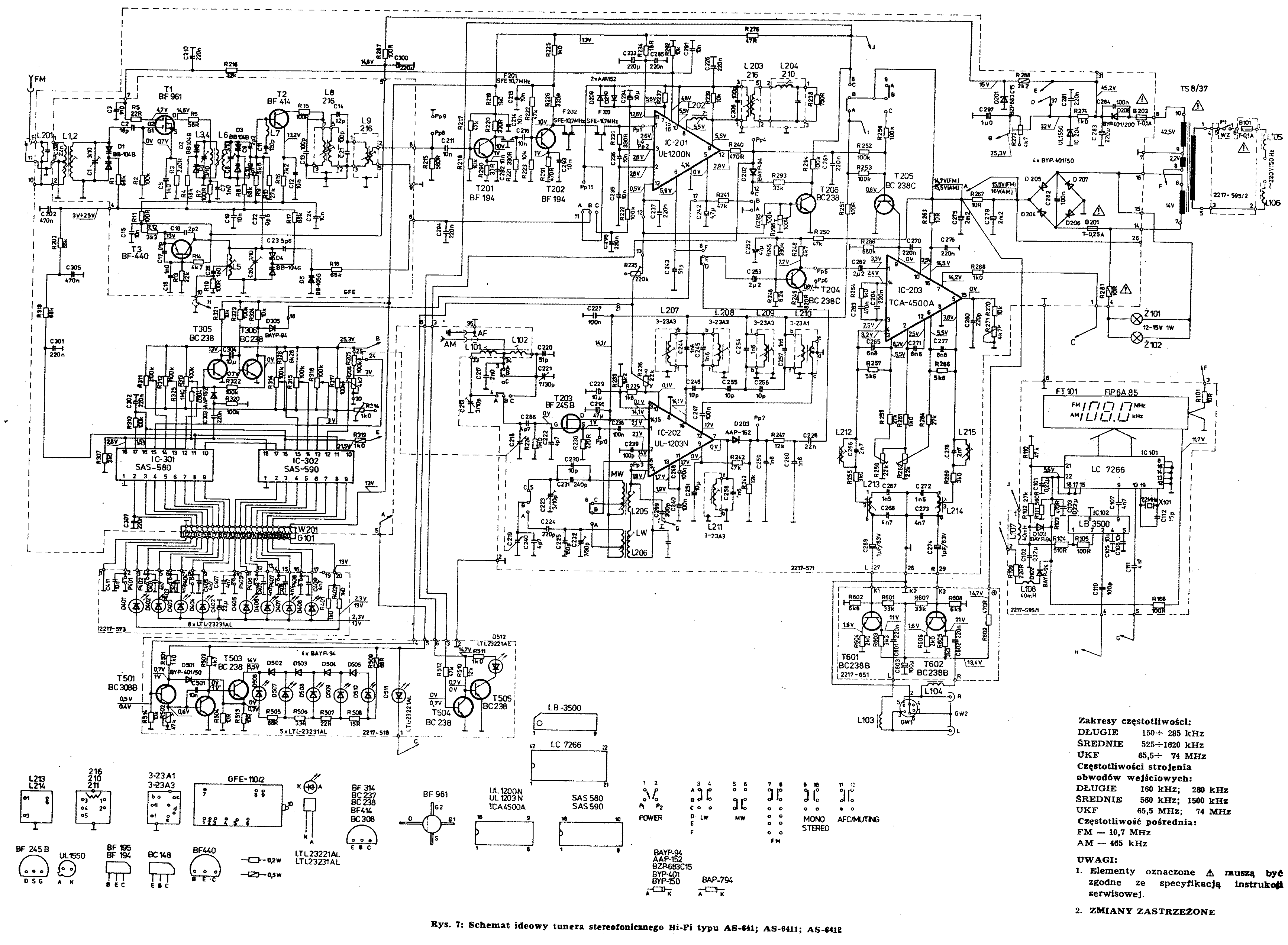

Tuner analogowy z cyfrowym odczytem częstotliwości wykonanym na układzie scalonym LC7266 i wyświetlaczu VFD (Vacuum Fluorescent Display) firmy NEC. Wyposażony w 7-kanałowy programator wykonany na układach scalonych SAS580/590, pozwalający zaprogramować siedem dowolnych stacji z zakresu UKF. Produkowany był zarówno na eksport jak i rynek krajowy. Głowica tego modelu nosi oznaczenie GFE-110/2 (opis przestrojenia na pasmo CCIR znajduje się SE 3/2002 s.47). Podłączenie tunera do wzmacniacza jest możliwe zarówno poprzez 2 gniazda RCA, jak i gniazdo DIN-5. Tuner wyposażony jest w gniazdo antenowe koncentryczne (75 Ohm) dla UKF. Pętla ARC i układ cichego strojenia są załączane za pomocą jednego przycisku. Poszczególne bloki tunera zostały wykonane w oparciu o następujące układy scalone:

UL1200N - wzmacniacz p.cz oraz detektor FM
TCA-4500A (Motorola) - dekoder stereo
UL1203 - tuner AM
UL1550 - stabilizator napięcia strojenia głowicy UKF
Inne materiały:

(1) Zbigniew P., Front

(2) Zbigniew P., Wnętrze

(3) Zbigniew P., Gniazda przyłączeniowe

(4) Zbigniew P., Wyświetlacz

(5) Zbigniew P., Podświetlenie
