Karta katalogowa nr 1460
liczba wyświetleń: 29749
Producent: Diora
Model: WS 442, WS 432
Rodzaj sprzętu: Zestaw typu wieża
Klasyfikacja: wzmacniacz - element wieży
Zakresy: brak
Kraj: Polska
Rok produkcji: 198X
Zasilanie: sieć, zmienny
Wymiary: 440x90x260 mm
Elementy aktywne: tranzystory
2N6488,2N6491,BD139,BD140,BD135,BC237, BC307,BC238,BC308,BC413,BC414
Opis:
Stereofoniczny wzmacniacz Diory, element zestawu wieżowego SSL-042, a więc przeznaczony do współpracy z tunerem AS-642, korektorem FS-042 i magnetofonem MDS-442. Wzmacniacz charakteryzuje lekko wyostrzone brzmienie w zakresie wysokich tonów.

WS 442 jest "bratem" WS 432, od którego różni się detalami, np. WS 442 ma plastikową gałkę głośności, pokrytą nietrwałą farbą - WS 432 ma gałkę metalową. WS 442 jest spotykany najczęściej w czarnej wersji, z kolei WS 432 jest srebrny.


Parametry WS 442:
Znamionowa moc wyjściowa przy Robc=2x8 Ω: 2x35 W
Zniekształcenia harmoniczne przy mocy znamionowej: ≤0,2% przy f=1 kHz
Maksymalna moc wyjściowa: 2x40 W
Zniekształcenia intermodulacyjne przy mocy znamionowej: ≤0,4%
Czułość wejść:
•wejście liniowe ≤200 mV
•wejście korekcyjne (gramofonowe) 2 mV±2 dB
Maksymalne napięcie wejściowe:
•wejście liniowe ≥2 V
•wejście korekcyjne (gramofonowe) ≥20 mV
Napięcie wyjściowe do nagrywania:
•gniazdo typu DIN 0,2 mV±2 dB
•gniazdo typu CINCH 200 mV±2 dB
Impedancja wejściowa
•wejście liniowe 220 kΩ
•wejście korekcyjne (gramofonowe) 47 kΩ±20%
Napięcie wyjściowe dla słuchawek przy R=400 Ω: 5,0 V±2dB
Pasmo przesyłowe mocy: 35÷20000 Hz
Pasmo przenoszenia wzmacniacza:
wejście liniowe (przy tolerancji ±1,5 dB) 20÷20000 Hz
korekcyjne (przy tolerancji ±2 dB) wg krzywej RIAA
Odstęp sygnału od zakłóceń
wejście liniowe 90 dBA
wejście korekcyjne 85 dBA
Zakres regulacji barwy dźwięku dla f=100 Hz i f=10 kHz: ≥10 dB
Tłumienie przesłuchu między kanałami dla f=1 kHz: ≥45 dB
Zasilanie: sieć 220 V - 50 Hz
Dopuszczalny pobór mocy: 140 VA
Wymiary: 440x90x260 mm
Ciężar: 8 kg
Inne materiały:

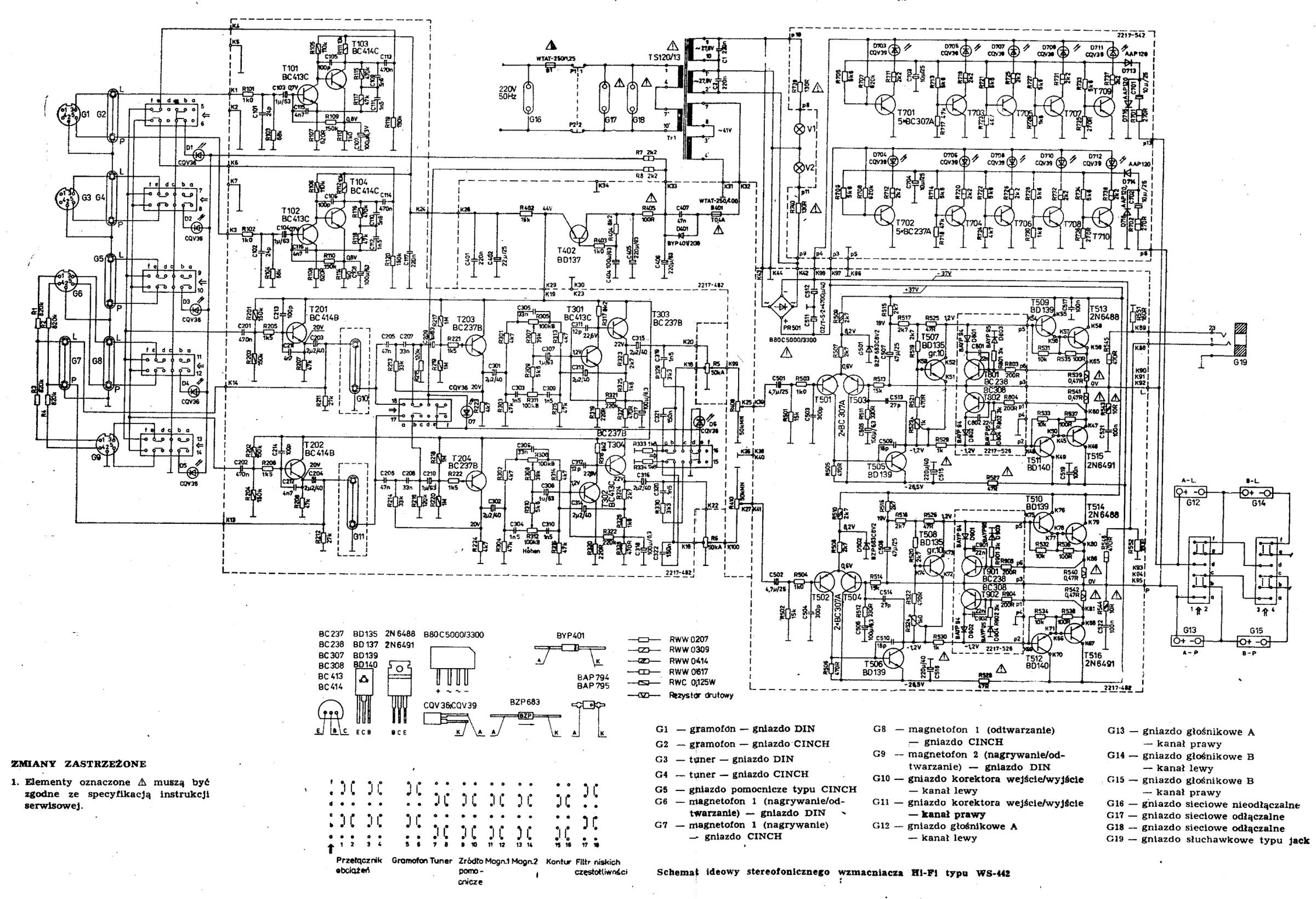

(1) 2010-12-15, M. Cedler, WS 432

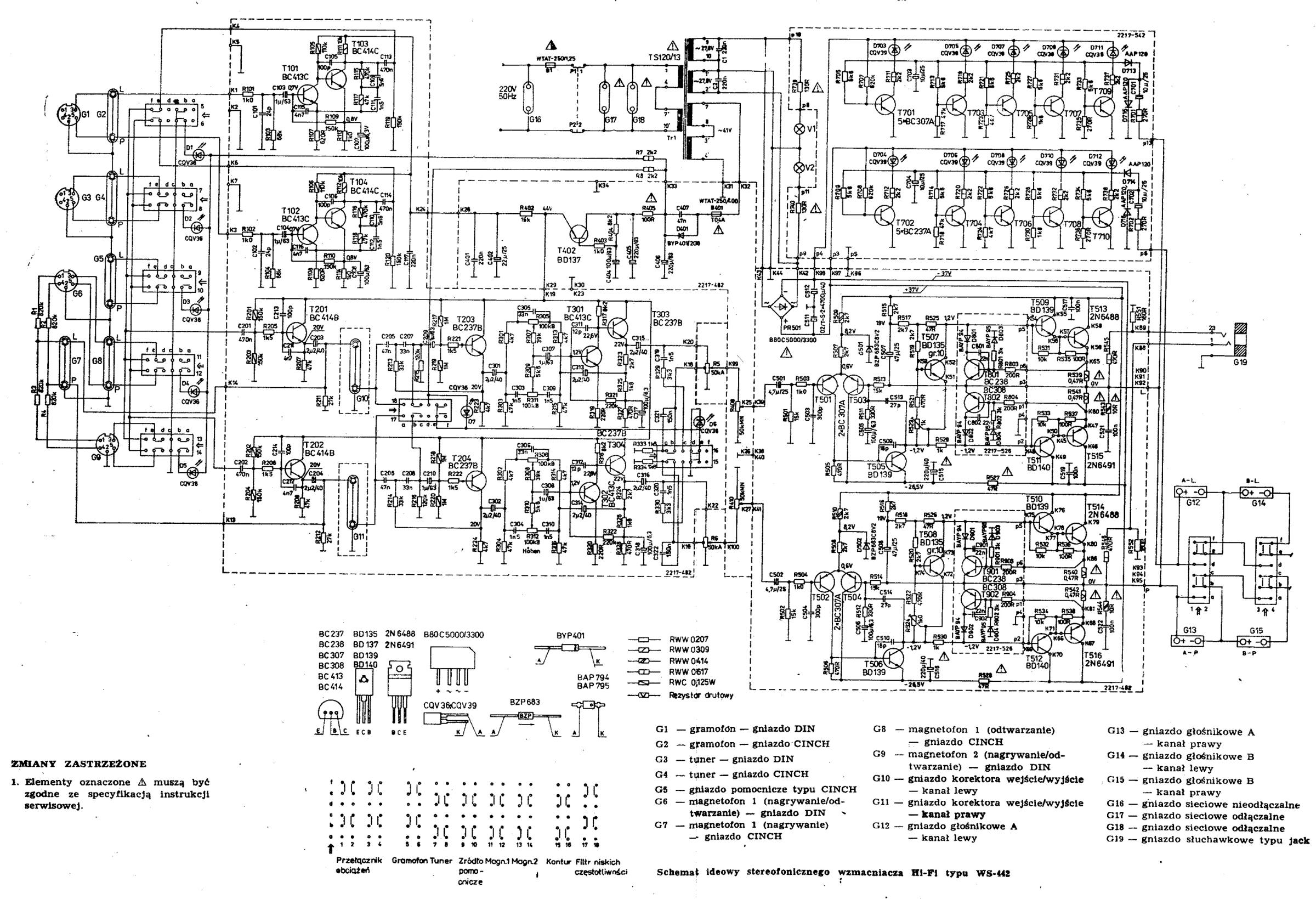

(2) 2010-12-15, M. Cedler, WS 432

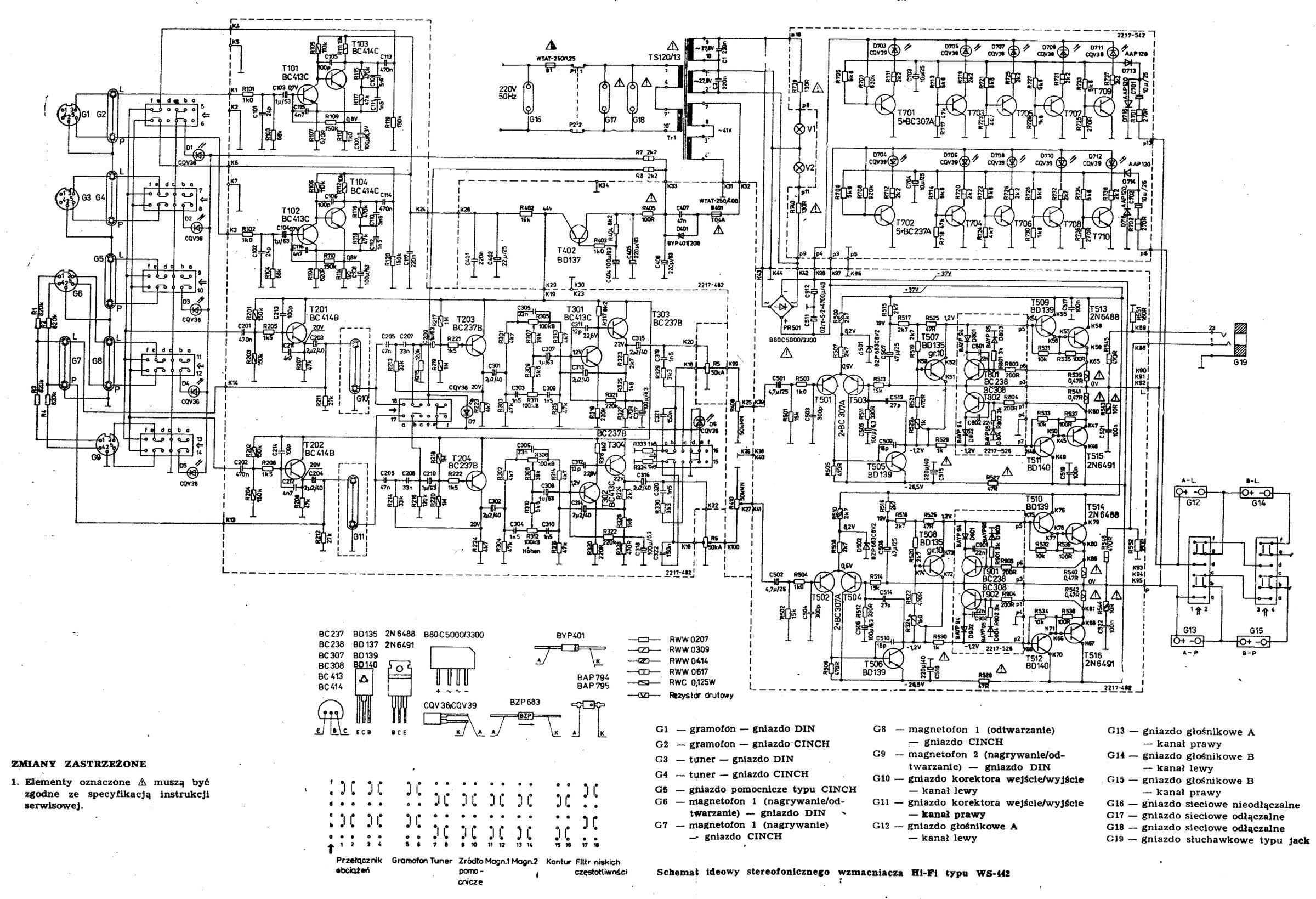

(3) 2010-12-15, M. Cedler, WS 432
