Producent: Tonsil
Model: MDU 22
Rodzaj sprzętu: Mikrofon
Klasyfikacja: dynamiczny
Kraj: Polska
Rok produkcji: 197x
Zasilanie: nie wymaga zasilania
Wymiary: 140 x 21
Elementy aktywne: bez elementów aktywnych
Opis:
Przeznaczenie:
Mikrofon magnetoelektryczny cewkowy MDU-22 jest przeznaczony głównie do magnetofonów kasetowych w celu nagrań amatorskich.
Odznacza się on estetycznym wyglądem zewnętrznym, niską ceną oraz dobrymi parametrami elektroakustycznymi.

Wykonanie:
Mikrofon jest produkowany w dwóch wykonaniach:
MDU-22 - standardowe
MDU-22 wz - z wyłącznikiem (wyprowadzonym na dodatkową wtyczkę WM 560-1) umożliwiającym sterowaniem magnetofonu, i z zaczepem (klipsem).

Po roku 1980 pojawiły się jeszcze dwie wersje tego mikrofonu.
MDU-22 wz2 - z wyłącznikiem umożliwiającym zwieranie cewki mikrofonu i z zaczepem (klipsem), długość kabla 1,5m (jedna wtyczka)
MDU-22 wz5 - z wyłącznikiem umożliwiającym zwieranie cewki mikrofonu i z zaczepem (klipsem), długość kabla 2m (jedna wtyczka)

Wyposażenie: (przed rokiem 1980 gdzie występowały tylko dwie wersje mikrofonu po tym roku ten wpis nie występuje w karcie informacyjnej)
Każdy mikrofon z MDU-22 wz jest wyposażony w kabel mikrofonowy o długości 1,5 m, wtyczkę WM 545-1 (wyprowadzenie wkładki mikrofonowej),
wtyczkę WM 560-1 (wyprowadzenie wyłącznika), zaczep do kieszonki, wyłącznik i statyw stołowy.
Mikrofon w wykonaniu standardowym (MDU-22) nie ma wyłącznika, wtyczki WM 560-1 i zaczepu do kieszonki.
Mikrofony MDU-22 mają estetyczne, kartonowe opakowanie.

Dane techniczno-eksploatacyjne:

Użyteczny zakres pracy - 70 - 10 000 Hz
Skuteczność przy częstotliwości 1 000 Hz - 2,8mV/N/m2 ~ 3dB
Impedancja - 750 Ohm.
Charakterystyka kierunkowa - kardioidalna
Masa - 0,1 kg

Przedstawiony model mikrofonu z roku 1981
Inne materiały:

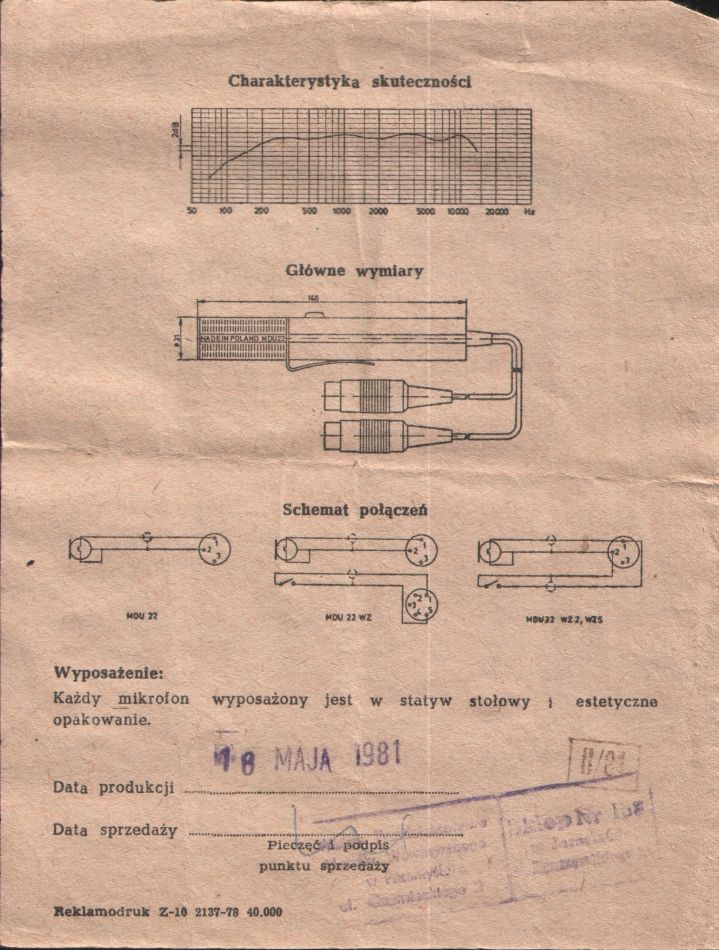

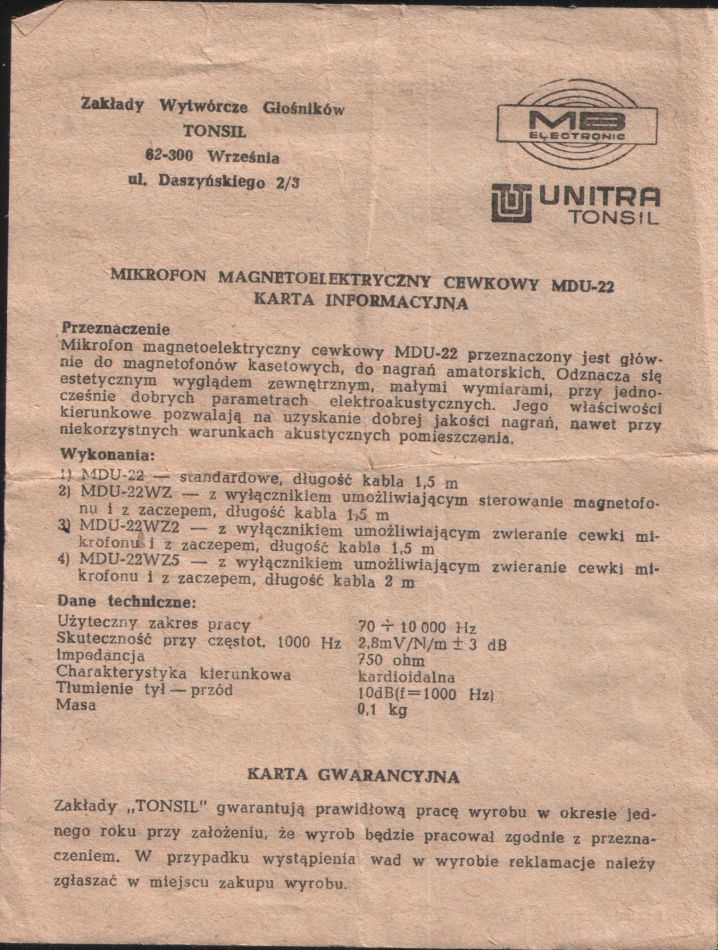

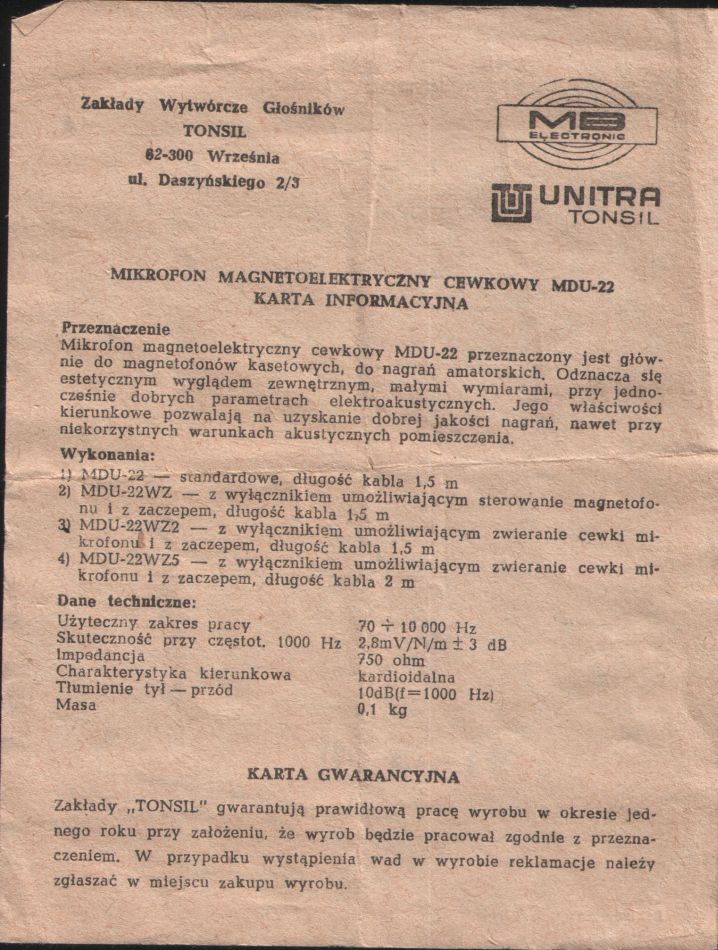

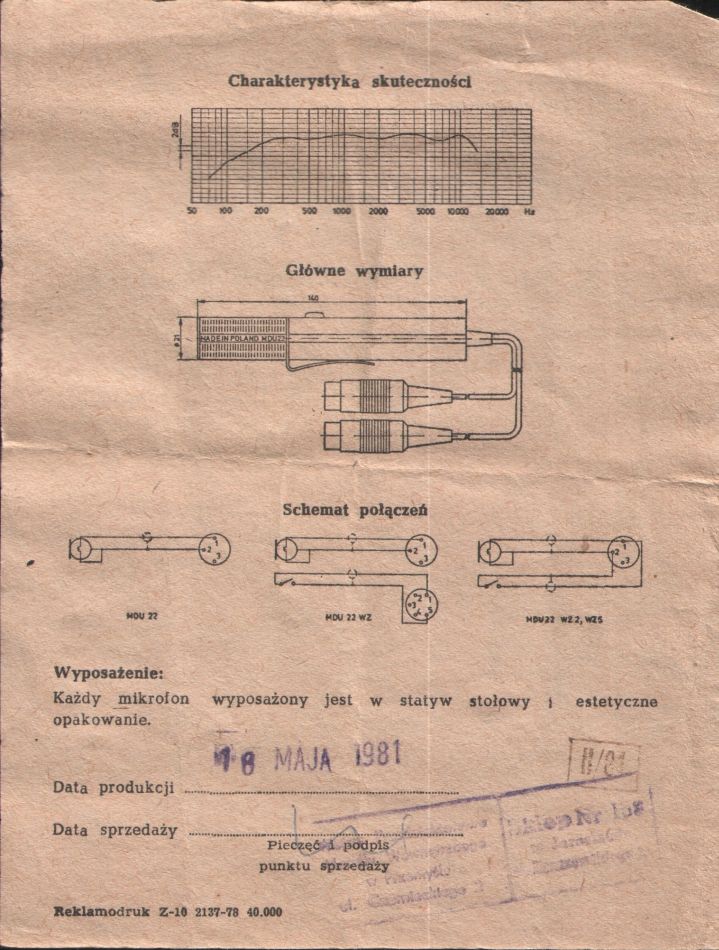

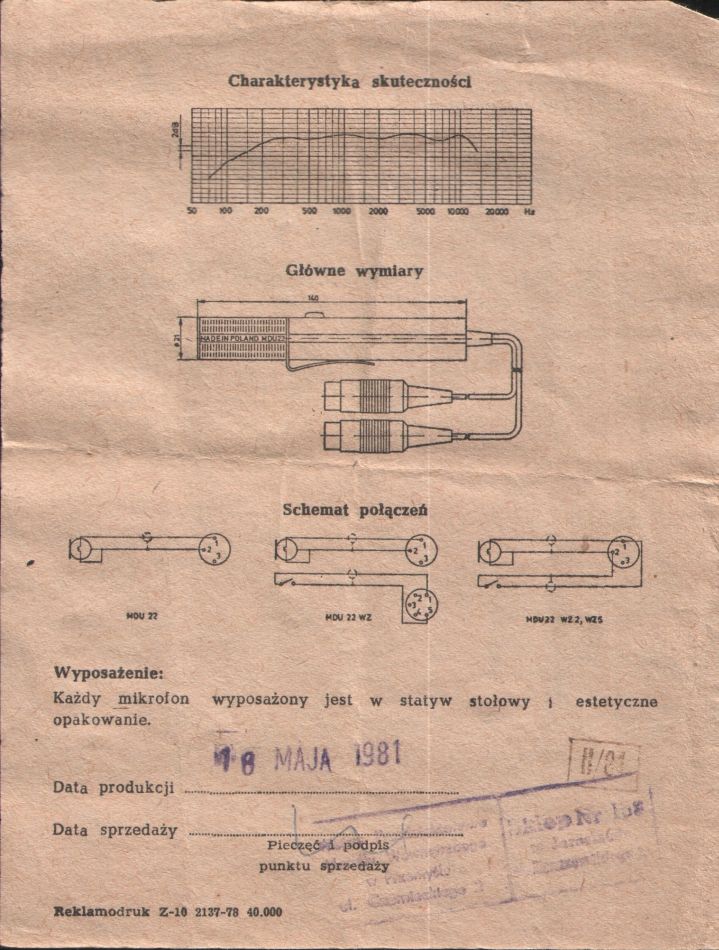

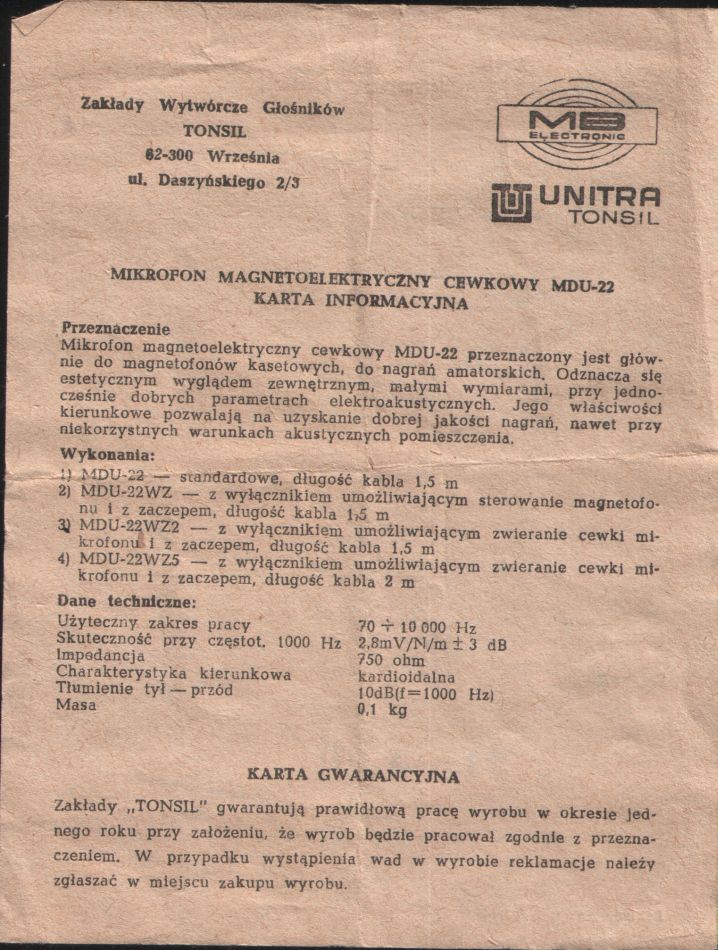

(1) 2010-01-16, jarko-sa, MDU 22

(2) 2010-01-16, jarko-sa, MDU 22

(3) 2010-01-16, jarko-sa, MDU 22

(4) 2010-01-16, jarko-sa, MDU 22

(5) 2010-01-16, jarko-sa, MDU 22

(6) 2010-01-16, jarko-sa, Statyw stołowy do modelu MDU 22 produkowany po roku 1980
