Karta katalogowa nr 133
liczba wyświetleń: 5382
Producent: Tesla
Model: Rytmus
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Czechy
Rok produkcji: 1948
Zasilanie: sieć, uniwersalny
Wymiary: 390x270x175 / ok. 5kG
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

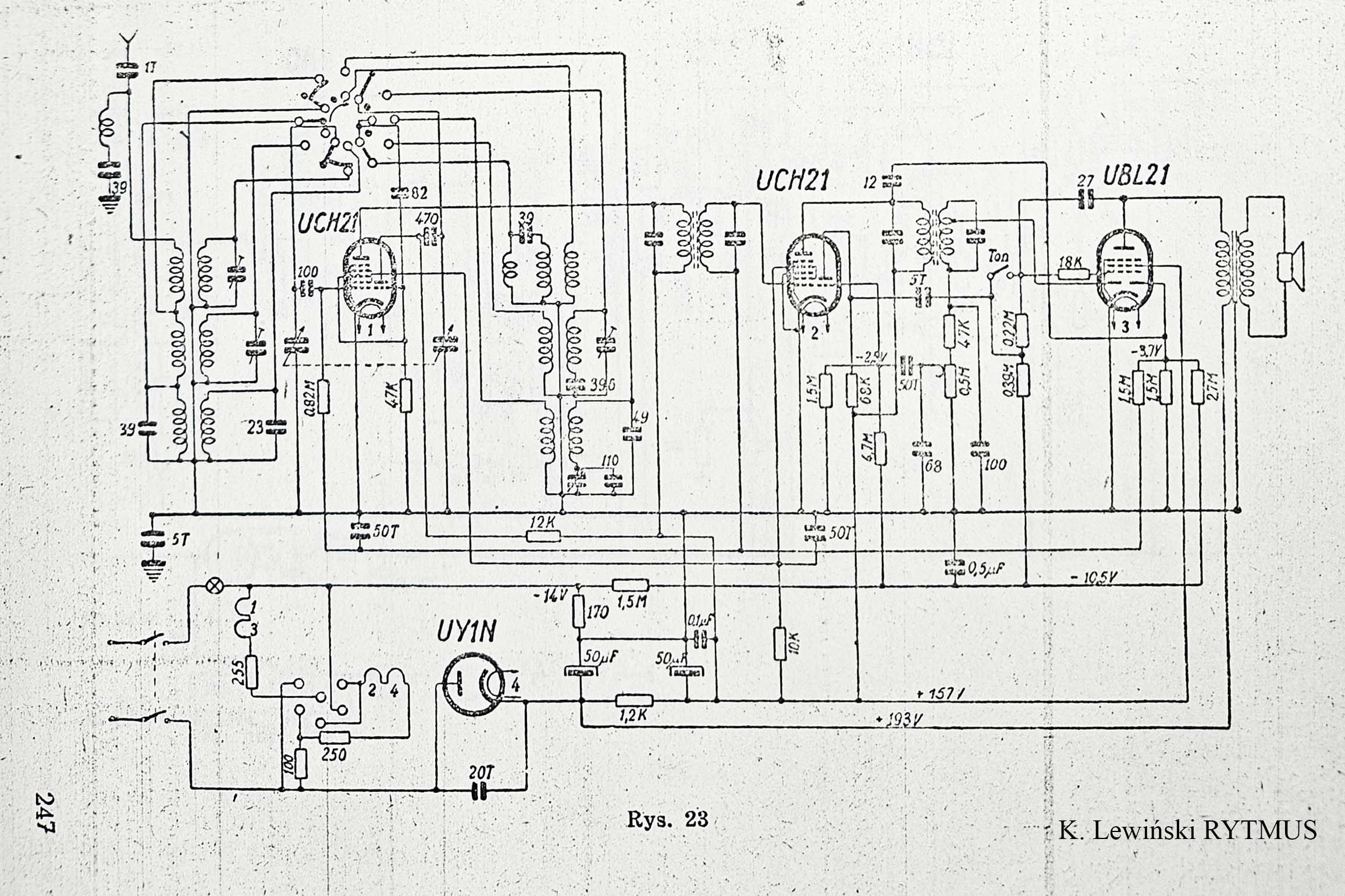

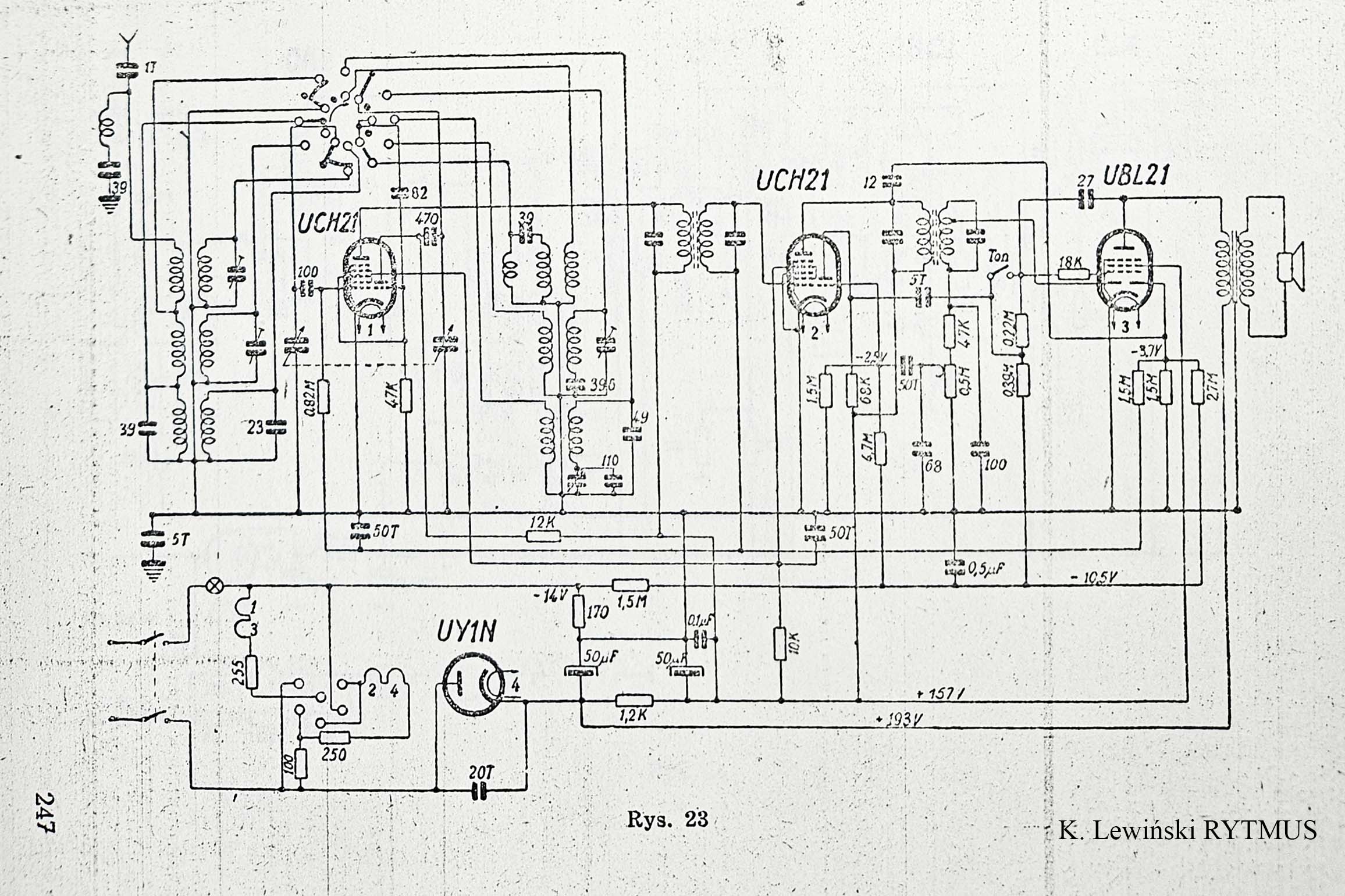

Popularny odbiornik Tesli w bakelitowej obudowie. Superheterodyna o częstotliwości pośredniej 468 kHz. Układ elektryczny zbliżony do polskiego Pioniera z klasycznym zestawem lamp dla odbiorników uniwersalnych. Gałka przełącznika zakresów i strojenia na prawym boku, potencjometr na lewym boku.

Z tyłu przełącznik napięć zasilania. Pod spodem denko z bakelitu, przykręcone czterema śrubami, ułatwiające dostęp do elementów podczas naprawy. W denku umieszczono dodatkowo małą płytkę, przymocowaną jedną śrubką, której odkręcenie pozwala wymienić żarówkę.

Oryginalnym rozwiązaniem jest włożenie miedzy bakelitową obudowę a sklejkę z głośnikiem dwóch drewnianych listewek. Na pierwszy rzut oka wyglądają na dodane amatorsko przez użytkownika lub serwisanta. Obecność identycznych listewek w innym egzemplarzu świadczy, że jest to rozwiązanie fabryczne.

Odbiornik występował także w wersji eksportowej (Rytmus II) z inną skalą.
Inne materiały:

(1) 2020-02-07, Wojciech Pysz, Rytmus

(2) 2004-01-20, Wojciech Pysz, Rytmus

(3) 2004-01-20, Wojciech Pysz, Rytmus

(4) 2020-02-07, Wojciech Pysz, Rytmus

(5) 2004-01-20, Wojciech Pysz, Rytmus

(6) 2020-02-07, Wojciech Pysz, Denko i żarówka

(7) 2020-02-07, Wojciech Pysz, Rytmus

(8) 2020-02-07, Wojciech Pysz, Rytmus

(9) 2020-02-07, Wojciech Pysz, Listewki pod głośnikiem
