Karta katalogowa nr 1261
liczba wyświetleń: 11062
Producent: Fonica
Model: PW 9013
Rodzaj sprzętu: Zestaw typu wieża
Klasyfikacja: wzmacniacz - element wieży
Kraj: Polska
Rok produkcji: 198x
Zasilanie: sieć, zmienny
Wymiary: 440 x 60 x 280, ok. 6,5 kg
Elementy aktywne: tranzystory + ukł. scalone
Opis:
Stereofoniczny wzmacniacz klasy Hi-Fi przeznaczony do pracy w zestawie elektroakustycznym. Może współpracować z gramofonem dowolnego typu, tunerem i jednym lub dwoma magnetofonami. Ze względu na gabaryty zewnętrzne, wzmacniacz prezentował modną wówczas linię wzornictwa ekstra-flat, której szczególną cechą jest mała wysokość obudowy.

Moc wyjściowa (sinusoidalna) przy Robc=2x8 Ω: 2x35 W
Czułość wzmacniacza: wejście dla wkładki magnetycznej 3,7±0,4 mV, wejścia liniowe 300±30 mV
Napięcie wyjściowe dla magnetofonu /zapis/: 1,5±0,5 mV/kΩ
Pasmo przenoszenia: 30÷30 000 Hz
Współczynnik zawartości harmonicznych: ≤0,15%
Współczynnik zniekształceń intermodulacyjnych: ≤0,25%
Tłumienie przesłuchu między kanałami: ≥50 dB
Stosunek sygnał/zakłócenia: ≥70 dB
Zakres regulacji barwy dźwięku dla 100 Hz i 10 000 Hz: ±13 dB
Filtr dolnoprzepustowy: tłumienie sygnału w pasmie 6÷10 kHz -3 dB, tłumienie sygnału w oktawie 10÷20 kHz -6 dB
Filtr górnoprzepustowy: tłumienie sygnału w pasmie 55÷85 Hz -3 dB, tłumienie sygnału w oktawie 20÷40 Hz -6 dB
Filtry :"kontur" /f= 100Hz i 10 000 Hz/: +8 dB
Zasilanie: sieć 220 V - 50 Hz, pobór mocy≈190 VA
Inne materiały:

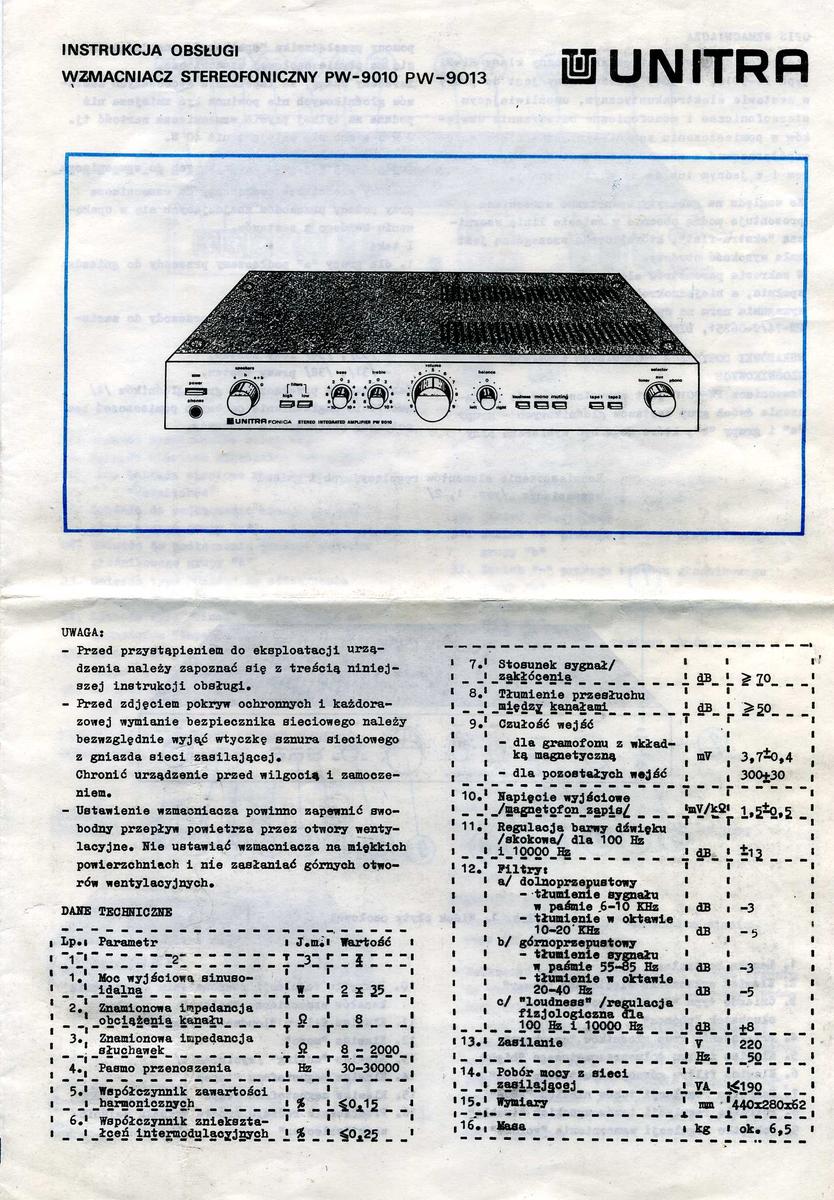

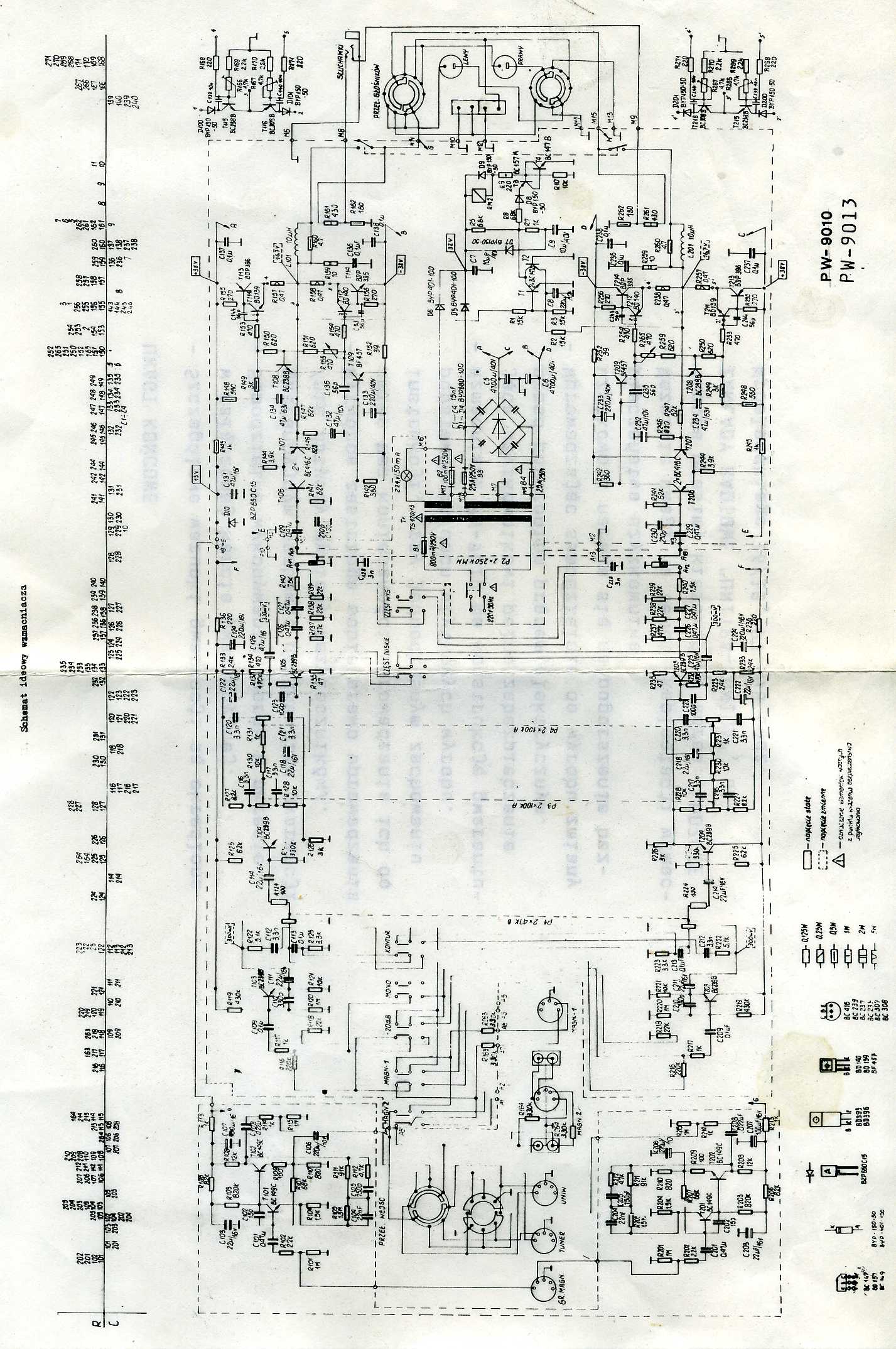

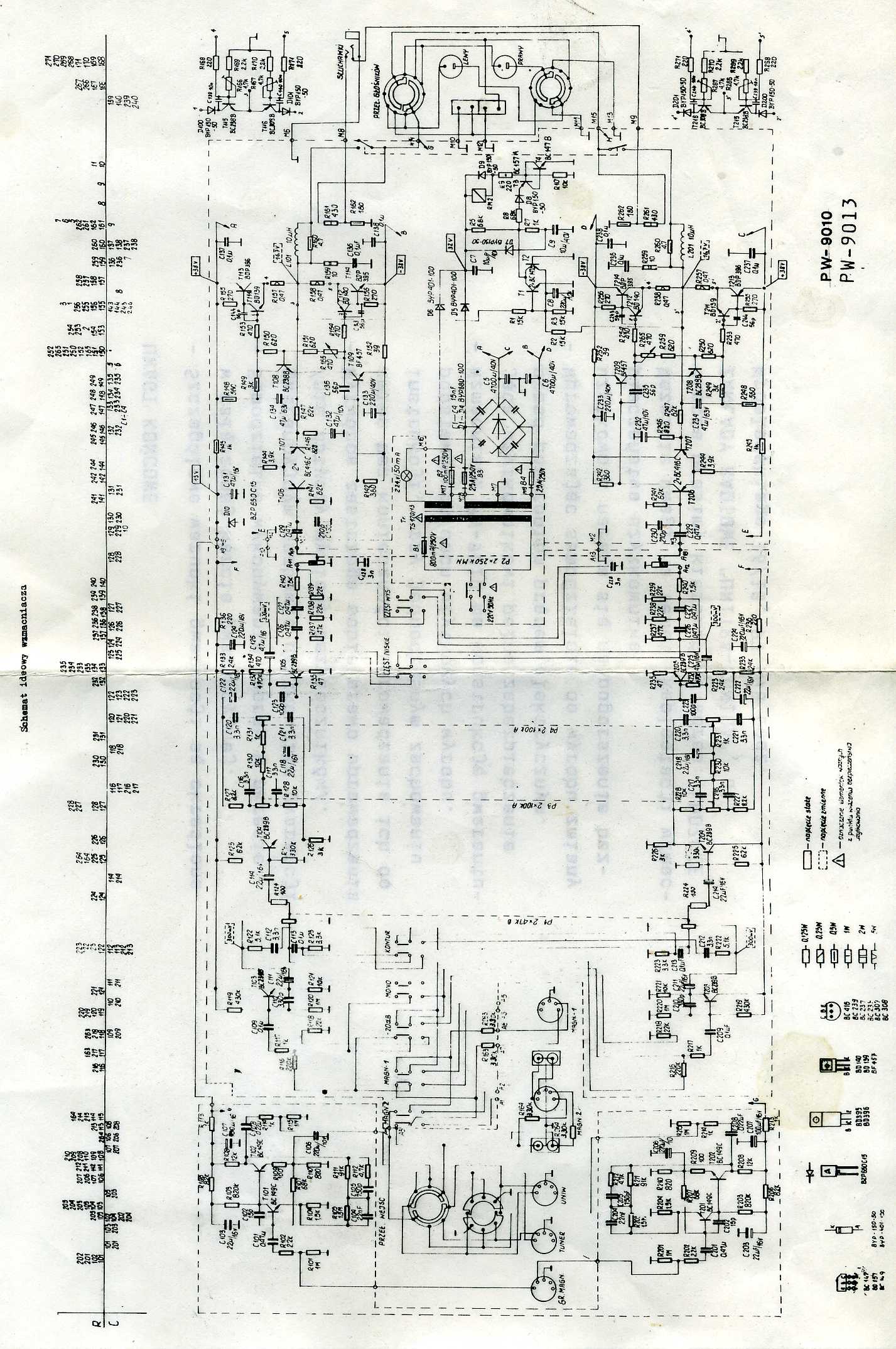

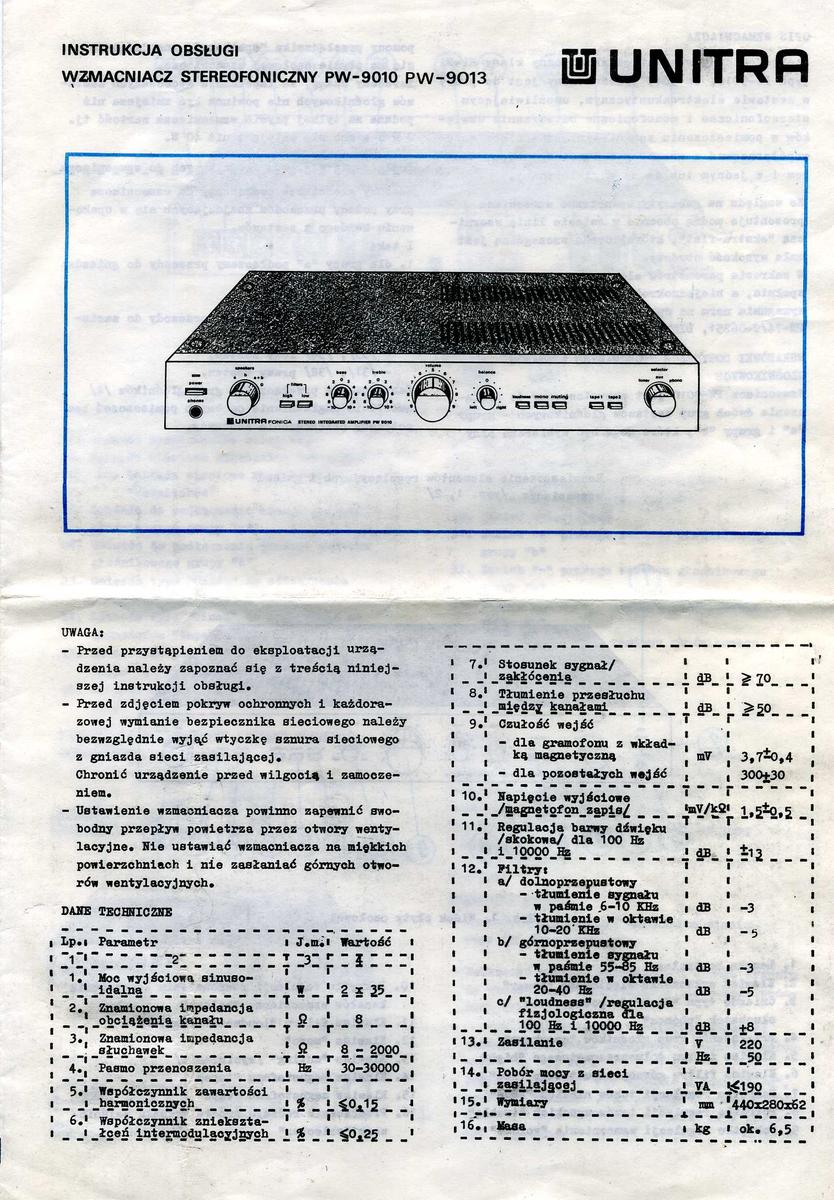

(1) jarko-sa, PW 9013

(2) jarko-sa, PW 9013

(3) jarko-sa, PW 9013

(4) jarko-sa, PW 9013

(5) jarko-sa, PW 9013

(6) 2010-04-28, serwus88, PW 9013

(7) 2010-04-28, serwus88, PW 9013

(8) 2010-04-28, serwus88, PW 9013
