Karta katalogowa nr 1210
liczba wyświetleń: 10495
Producent: Eltra
Model: Koliber MOT 59-1
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: przenośny mono
Zakresy: D,S
Kraj: Polska
Rok produkcji: 1959-60
Zasilanie: bateryjne
Wymiary: 160x90x38, ok. 0,5kG
Elementy aktywne: tranzystory
OC72, tranzystoty 5
Opis:
Odbiornik był bezpośrednim następcą ELTRY MOT 59-1. Montowany na tej samej płytce. Schemat elektryczny praktycznie bez zmian. Stopień końcowy m.cz. w klasie A ze zmiennym punktem pracy (tak jak w Eltrze). Na falach średnich - pełny zakres, na falach długich odbiór tylko Warszawy I (227kHz).
Na tej samej płytce montowany był prawdopodobnie również następny model Kolibra ze wzmacniaczem przeciwsobnym - tranzystory wyjściowe lutowane były bezpośrednio na końcówkach transformatora odwracającego fazę.
Inne materiały:

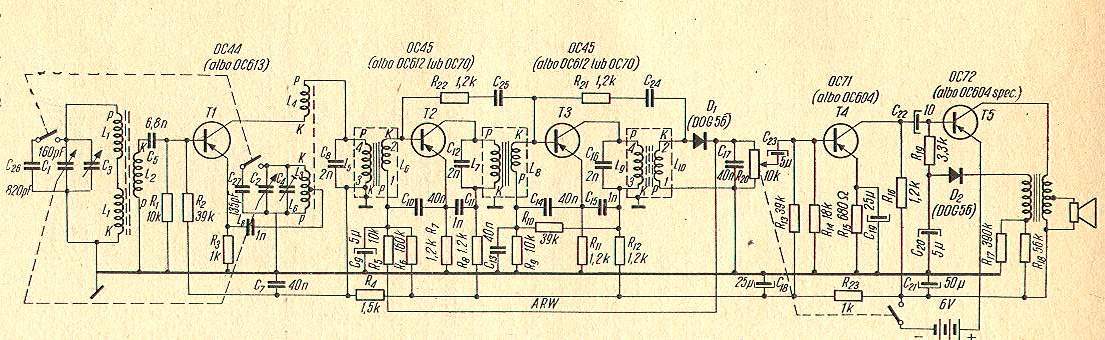

Schemat

(1) 2010-03-21, Wojciech Pysz, Koliber MOT 59-1

(2) 2022-02-27, Sławek Pietrzak, Koliber MOT 59-1

(3) 2022-02-27, Sławek Pietrzak, Koliber MOT 59-1

(4) 2009-10, T. Rutkowski, Koliber MOT 59-1

(6) 2009-10, T. Rutkowski, Koliber MOT 59-1

(8) 2022-02-27, Sławek Pietrzak, Koliber MOT 59-1

(9) 2022-02-27, Sławek Pietrzak, Koliber MOT 59-1

(10) 2022-02-27, Sławek Pietrzak, Koliber MOT 59-1
