Wzmacniacz jest przeznaczony do współpracy z dwiema gitarami elektrycznymi oraz instrumentem elektronicznym. Elementy wzmacniacza są zmontowane na metalowym chassis, przymocowanym do metalowej pokrywy wzmacniacza. W drewnianej obudowie jest umieszczony głośnik typu L 3060 PB. Wzmacniacz jest wyposażony w układ "wibrato", modulujący sygnał z regulowaną częstotliwością i głębokością modulacji.

Dane techniczne

zasilanie: 220 V, 50 Hz
moc wyjściowa: 12 W
zniekształcenia nieliniowe: ≥ 3,5%
pasmo częstotliwości: 40 ÷ 15 000 Hz ± 3 dB
poziom zakłóceń: -50 dB

rodzaje wejść:

wejście I
czułość 40 mV
regulacja siły głosu
regulacja barwy tonu
wibrato o częstotliwości regulowanej od 3 Hz do 13 Hz i głębokości modulacji 0 ÷ 80%

wejście II
czułość 40 mV
regulacja siły głosu

wejście III
czułość 1 V



Źródło: Technika naprawy gramofonów i wzmacniaczy, WKiŁ 1974

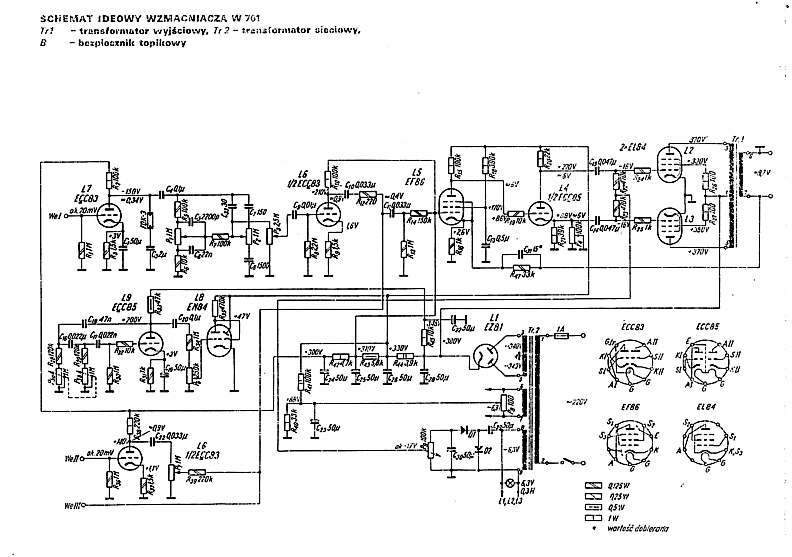

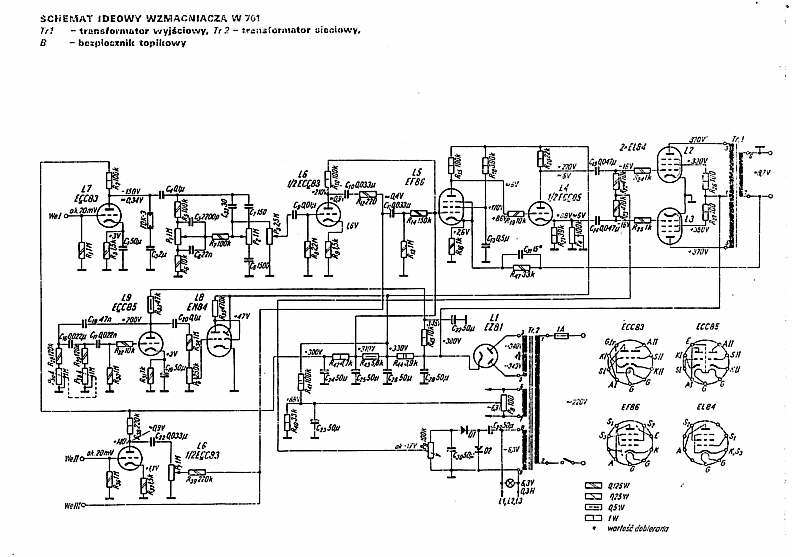

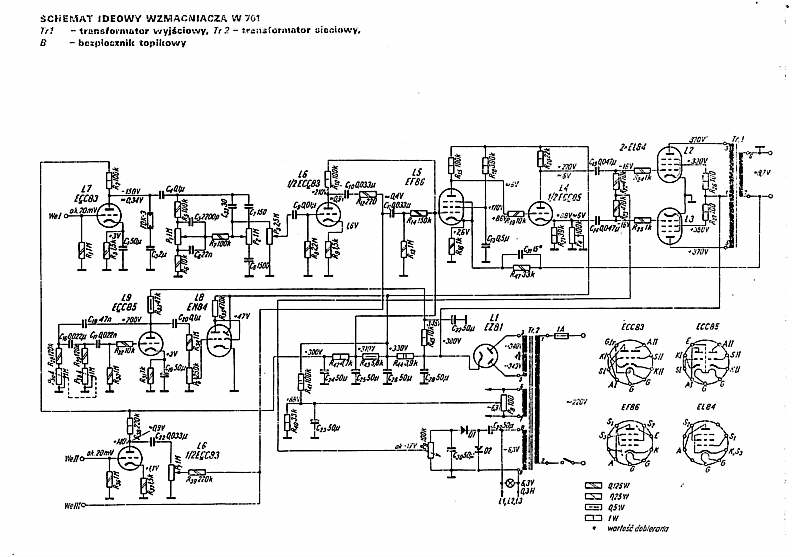

Schemat
