Karta katalogowa nr 1099
liczba wyświetleń: 18372
Producent: Fonica
Model: PW 3015
Rodzaj sprzętu: Zestaw typu wieża
Klasyfikacja: wzmacniacz - element wieży
Kraj: Polska
Rok produkcji: 198x
Zasilanie: sieć, zmienny
Wymiary: 350 x 60 x 200
Elementy aktywne: tranzystory + ukł. scalone
Opis:
Parametry techniczno-eksploatacyjne:

Znamionowa moc wyjściowa przy Robc = 2 x 8 Ohm: 2 x 15 W
Znamionowa moc wyjściowa /muzyczna przy Robc = 2 x 8 Ohm: 2 x 20 W
Współczynnik zawartości harmonicznych: ~1%
Pasmo przenoszenia /+0-3 dB/: 30÷30000 Hz

Stosunek sygnał/zakłócenia:
przy znamionowej mocy wyjściowej
- wejście dla wkładki magnetycznej ~ 60 dB
- pozostałe wejścia ~70 dB
przy mocy wyjściowej 2x50 mW ~70 dB

Tłumienie przesłuchu między kanałami:
- f=1000 Hz: ~40 dB
- f=250÷10000 Hz: ~30 dB

Znamionowe napięcie wejściowe:
- wejście dla wkładki magnetycznej 2,5 ~ 0,40 mV
- pozostałe wejścia 200 ~ 30 mV

Maksymalne napięcie wejść:
- wejście dla wkładki magnetycznej 30 mV
- pozostałe wejścia 2,0 V

Napięcie wyjściowe dla magnetofonu /zapis/: 1,0 ~ 0,5 mV/kOhm
Moc na wyjściu do podłączenia słuchawek /8÷2000 Ohm/: 15÷100 mW
Zakres regulacji barwy dźwięku dla 100 Hz i 10000 Hz: ~13 ~2 dB
Filtry "kontur" /f= 100Hz i 10000 Hz/: +8 dB
Zasilanie: sieć 220 V - 50 Hz
Pobór mocy z sieci: ~85 W
Masa: ok. 3,6 kg
Inne materiały:

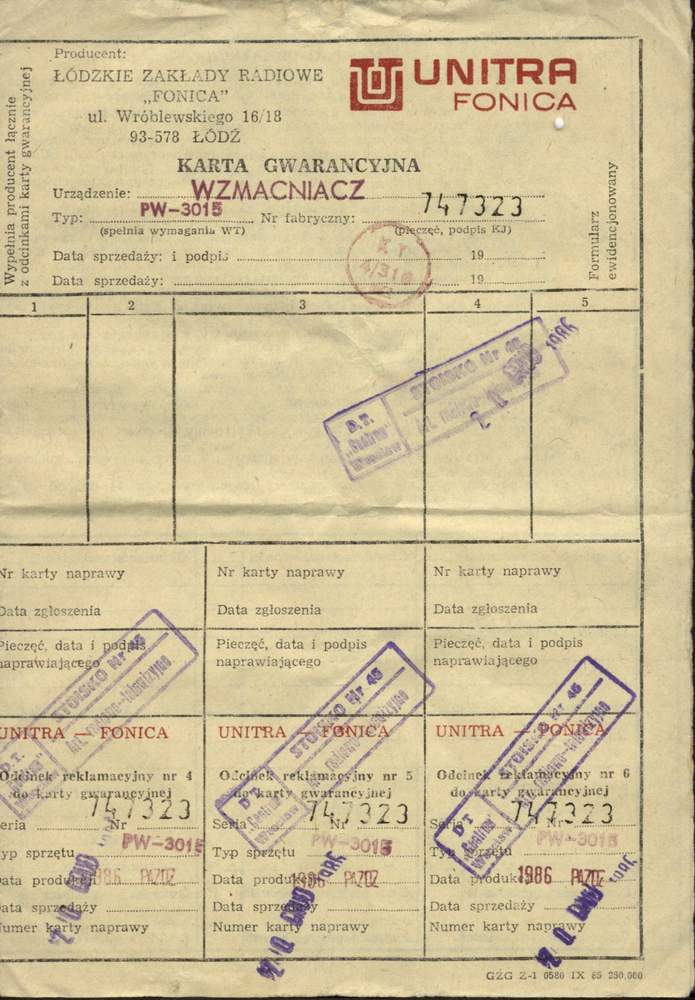

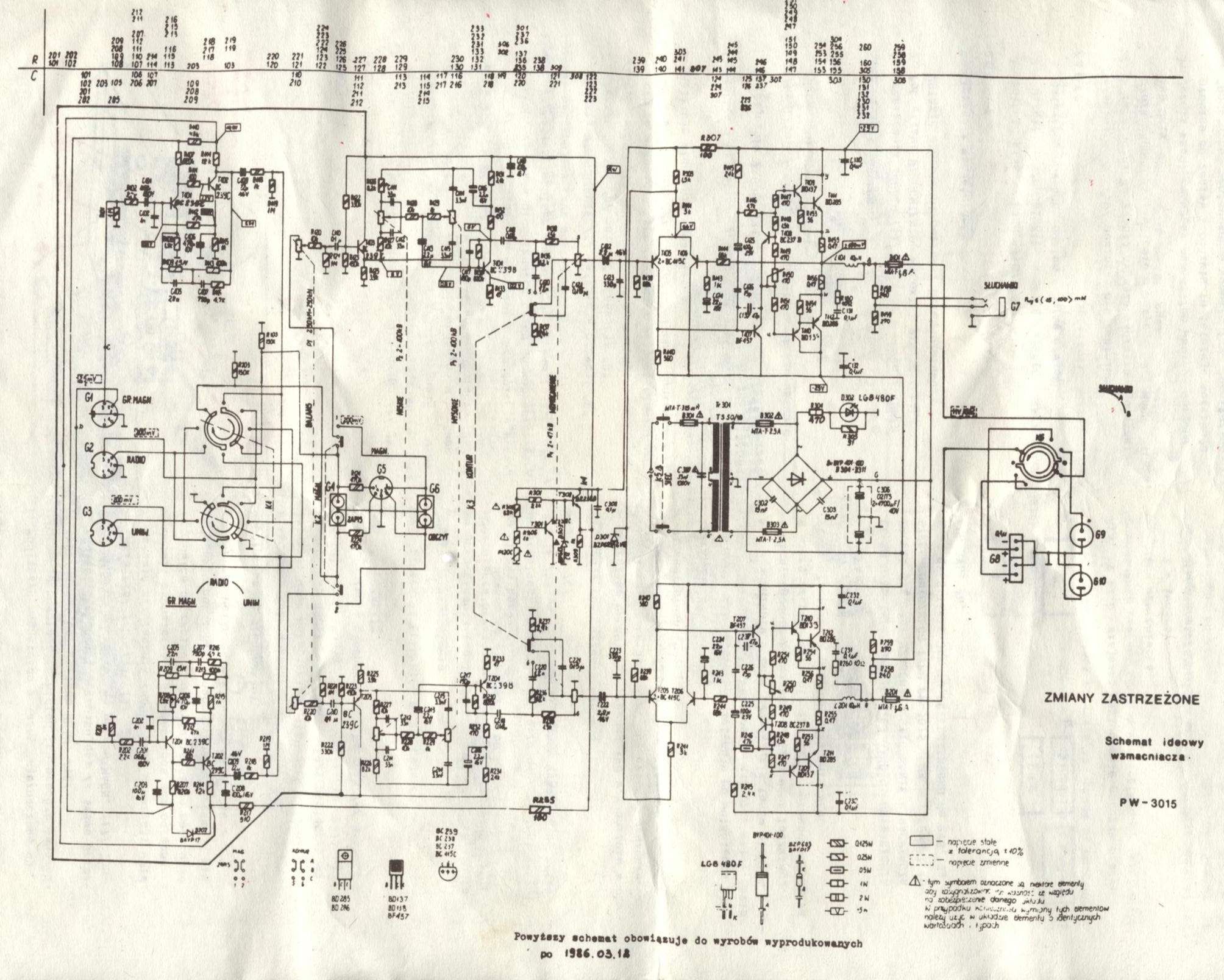

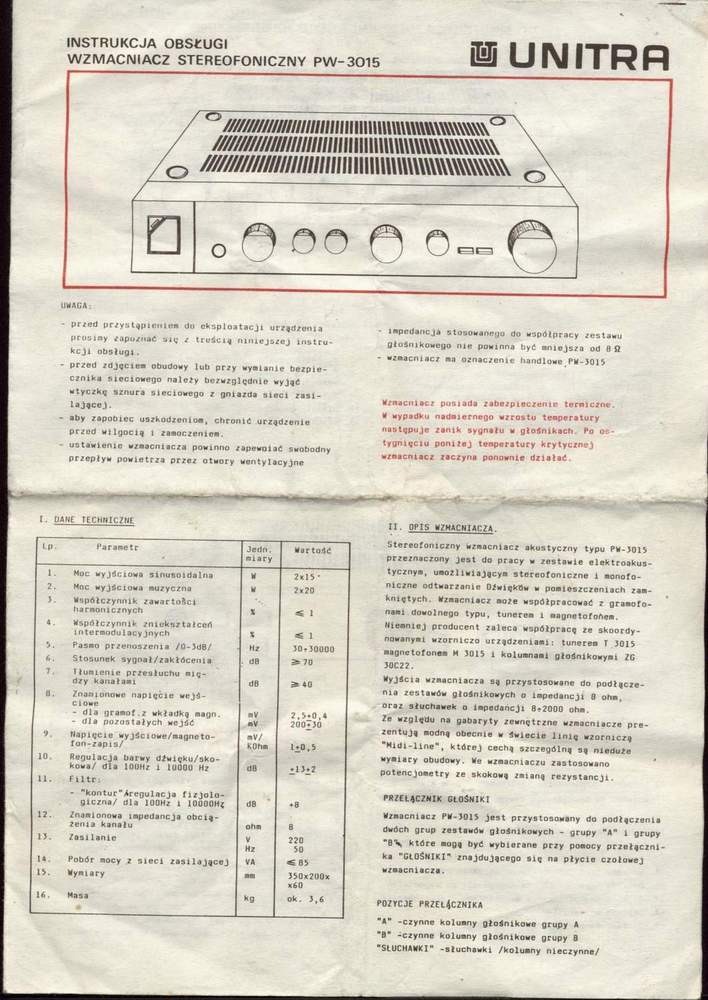

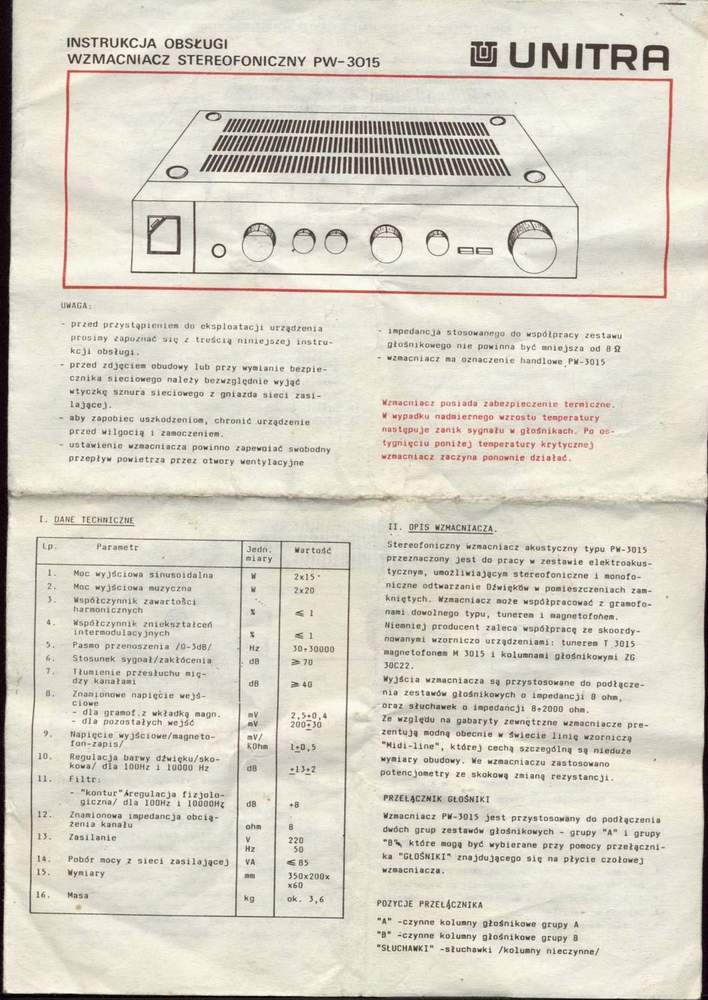

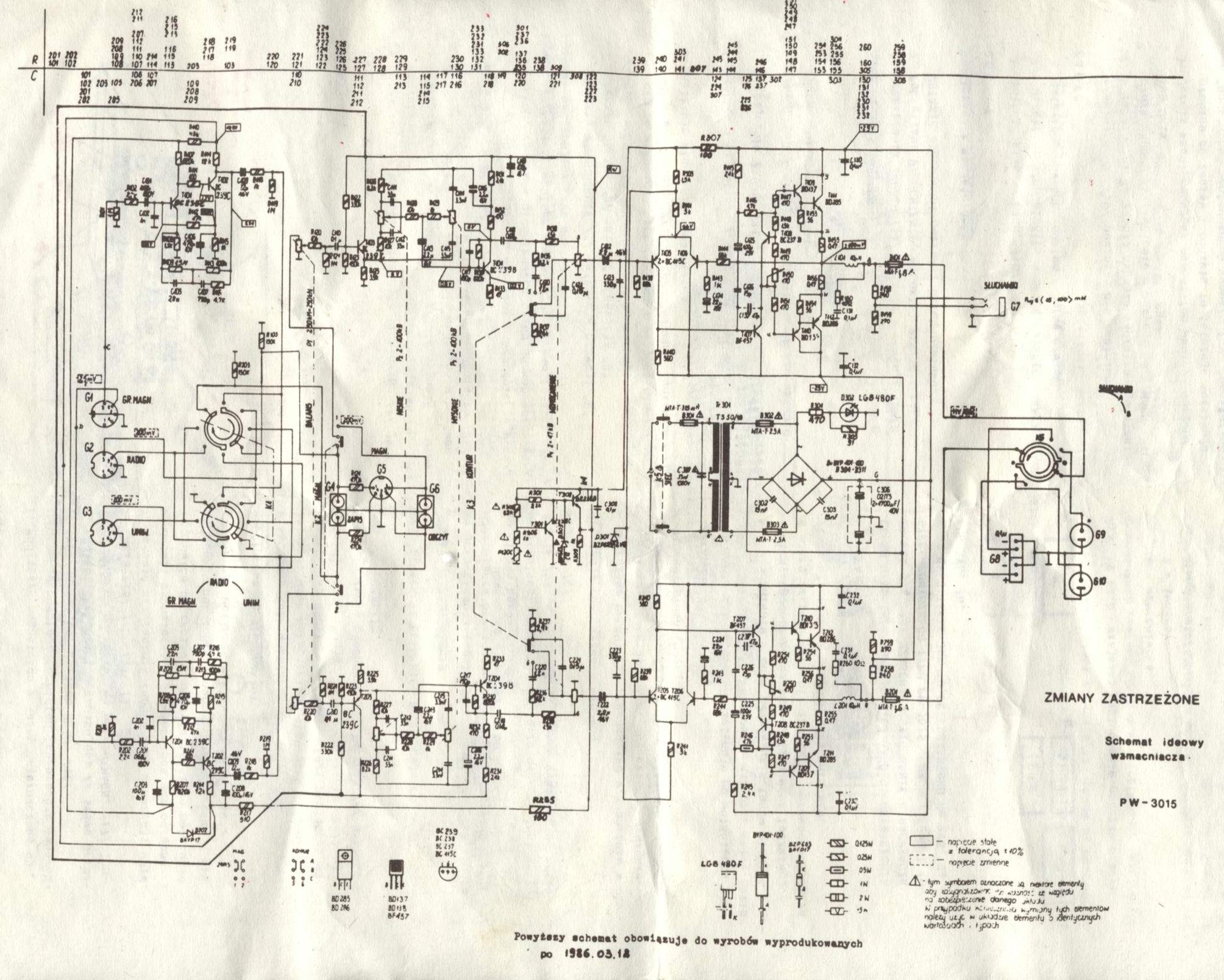

(1) autor nieznany, PW 3015

(2) 2010-05-09, jarko-sa, PW 3015

(3) 2010-05-09, jarko-sa, PW 3015

(4) 2010-05-09, jarko-sa, PW 3015

(5) 2010-05-09, jarko-sa, PW 3015

(6) 2010-05-09, jarko-sa, PW 3015

(7) 2009-10-14, autor nieznany, PW 3015

(8) 2009-10-14, autor nieznany, PW 3015

(9) 2015-08-23, 1996arek, ZM3000
