Logo OldRadio  KARTA KATALOGOWA nr 00093

 Podstawowe informacje o urządzeniukarta wyświelana 10990 razy
 producent: UNITRA Rz kraj: PL
 model: R-124 rok prod.: 1986
 rodzaj sprzętu: Radioodbiornik  klasyfikacja: przenośny mono
 elementy aktywne: tranzystory + ukł. scalone zasilanie bateryjne
 wymiary: 75x138x30, ok. 230G zakresy: DU
 lampy / tranzystory:  UL1482K,TDA1220B,tranzystory

   Opis:
Notatkę nadesłał projektant odbiornika, inż. Marek Habrat:

Mały, dwuzakresowy odbiornik , który z założenia miał nie zajmować cennego miejsca w plecaku, dobrze "pasować do ręki" a przede wszystkim mieć zakres fal UKF. Układ elektryczny maksymalnie uproszczony (2 tranzystory, 2 układy scalone). Układ TDA1220B początkowo z importu a po uruchomieniu produkcji odpowiednika przez CEMI polski - UL1219N. Jedynym zagranicznym elementem w odbiorniku pozostał kondensator strojeniowy TESLA. Zasilanie tylko bateryjne - 3x AA. Gniazdo słuchawkowe. Kolejna (po Roksanie) konstrukcja w całości opracowana i produkowana w Unitra-Rzeszów. Występowała także wersja eksportowa, z innym zakresem UKF*. Na ostatnim zdjęciu fronty obudowy z obu wersji.

*) Ponadto, w wersji eksportowej zakres fal długich został zastąpiony przez bardziej popularne w wielu krajach fale średnie. Przyp: K.Mikołajski.


 Inne materiały

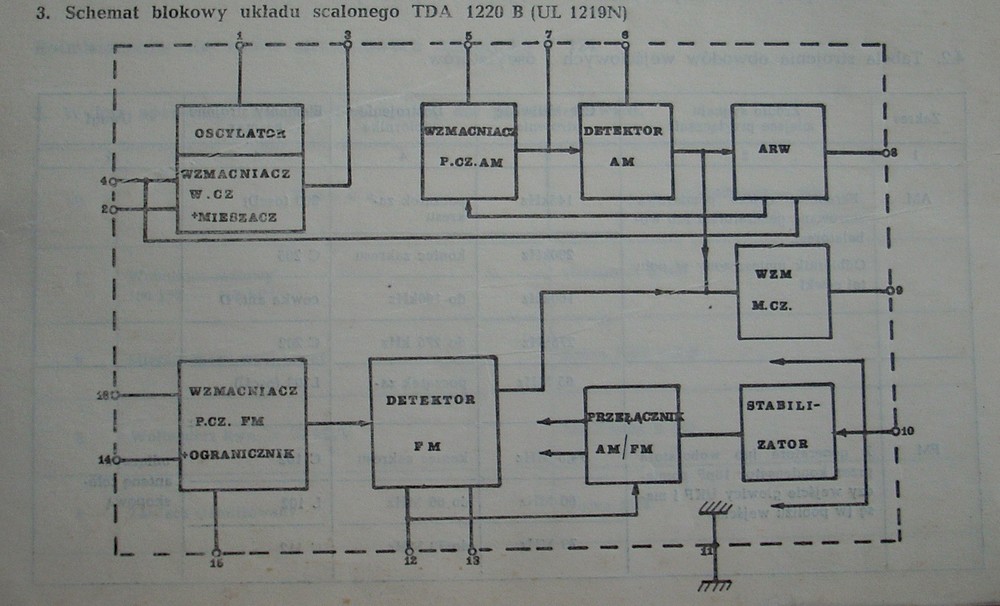

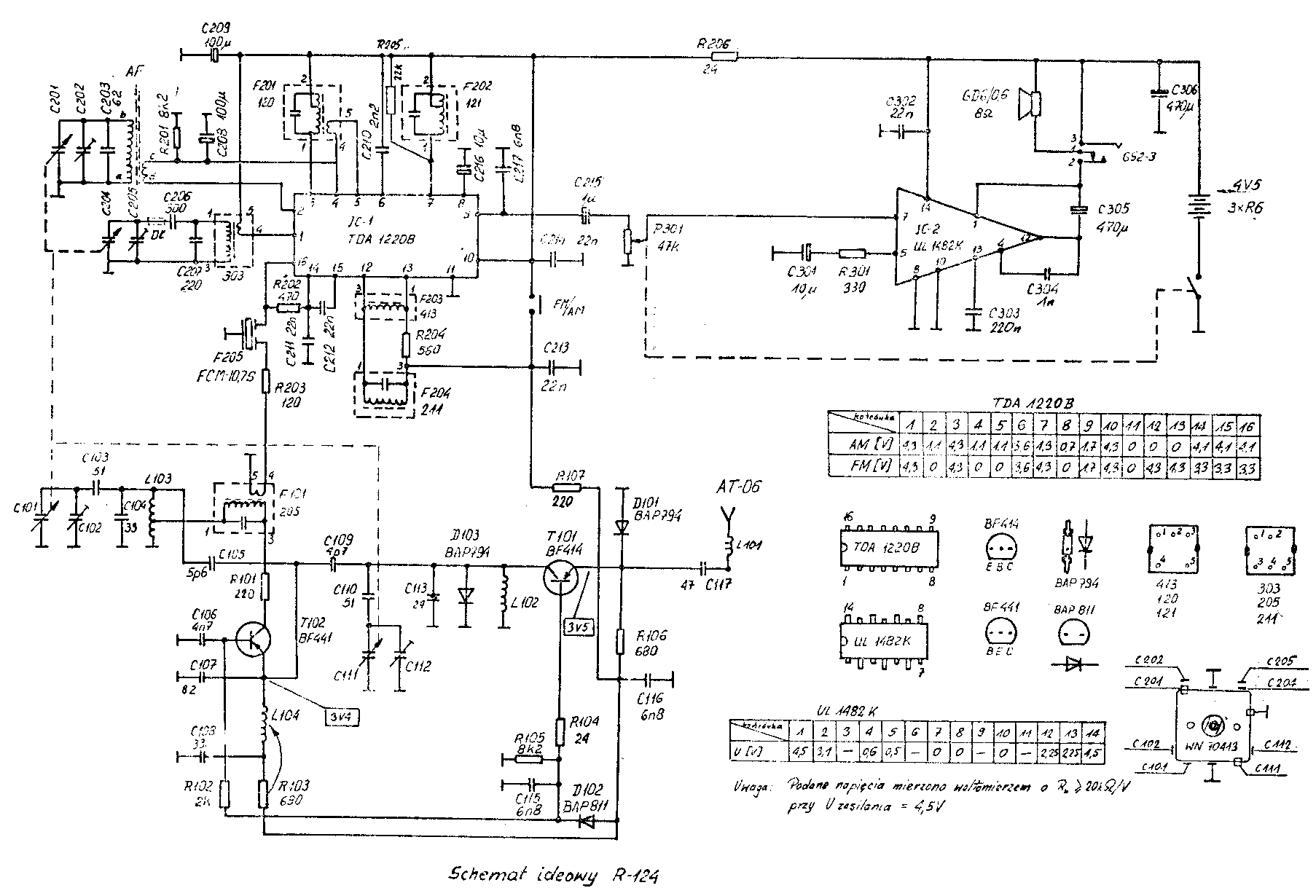

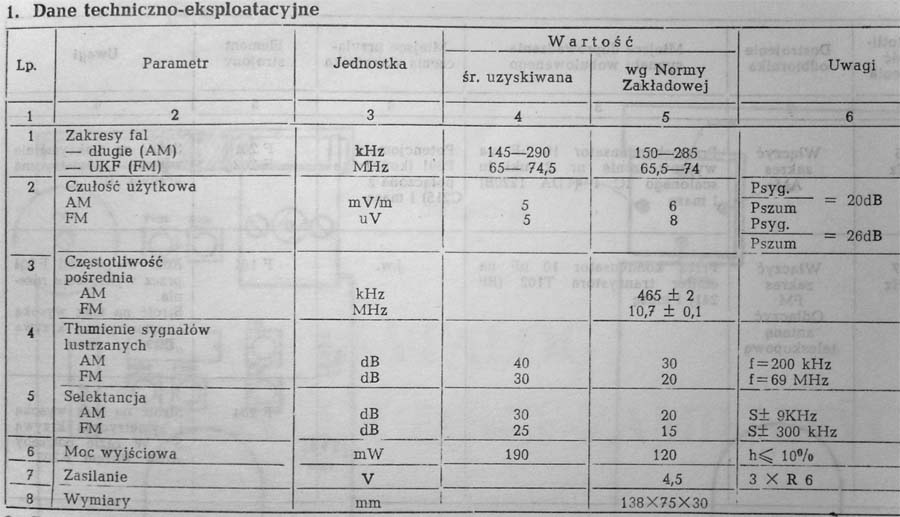

 Schemat rysowany ręcznie  Parametry techniczne  Instrukcja serwisowa  Układ TDA1220B  Przestrojenie UKF


Problem z odczytem zdjęcia
Dodano w dniu 2004-01-27, UNITRA Rz, R-124, autor: Wojciech Pysz
2004-01-27, UNITRA Rz, R-124
Problem z odczytem zdjęcia
Dodano w dniu 2004-01-27, UNITRA Rz, R-124, autor: Wojciech Pysz
2004-01-27, UNITRA Rz, R-124
Problem z odczytem zdjęcia
Dodano w dniu 2009-10-31, UNITRA Rz, R-124, Unikatowy egzemplarz z jasnego ABS, autor: Marek Habrat
2009-10-31, UNITRA Rz, R-124
Unikatowy egzemplarz z jasnego ABS
Problem z odczytem zdjęcia
Dodano w dniu 2009-10-28, UNITRA Rz, R-124, autor: Marek Habrat
2009-10-28, UNITRA Rz, R-124
Problem z odczytem zdjęcia
Dodano w dniu 2011-06-25, UNITRA Rz, R-124, Fronty obudowy, autor: Marek Habrat
2011-06-25, UNITRA Rz, R-124
Fronty obudowy
