Karta katalogowa nr 1131
liczba wyświetleń: 10629
Producent: Fonica
Model: PW-8040
Rodzaj sprzętu: Zestaw typu wieża
Klasyfikacja: wzmacniacz - element wieży
Kraj: Polska
Rok produkcji: 198x
Zasilanie: sieć, zmienny
Wymiary: 300 x 200 x 57
Elementy aktywne: tranzystory
tranzystory: BDP647 BDP648 (BDP285+BD139) (BDP285+BD139) BC307 BC415 BC211
Opis:
Stereofoniczny wzmacniacz klasy Hi Fi produkowany przez Łódzkie Zakłady Radiowe "Fonica", dopasowany stylistycznie do zestawu serii "Mini-line" ZM-8000. Wzmacniacz przystosowany do współpracy z gramofonem, tunerem, magnetofonem.
Panel przedni w PW-8040 wykonany jest z tworzywa sztucznego w dwóch wersjach kolorystycznych czarnej i srebrnej, natomiast w PW-8010 z aluminium również w dwóch wersjach kolorystycznych, parametry techniczne takie same.

W niektórych modelach PW8010 i PW8040 stosowano tranzystory darlingtona BDP647 BDP648 lecz większości można spotkać BDP285+BD139 i BDP285+BD139
Dane techniczne:

  • Moc wyjściowa (przy 8ohm): sinusoidalna 2×15W, muzyczna: 2×20W
  • Współczynnik zawartości harmonicznych: <1%
  • Pasmo przenoszenia: 30-30000 (0-3dB)
  • Stosunek sygnał-zakłócenia: >70dB
  • Czułość wejść: dla gramofonu z wkładką magnetyczną 2,3mV +/-0,3, dla pozostałych wejść 200mV +/-30
  • Filtr górnoprzepustowy 70Hz - 3dB
  • Filtr "kontur" (dla 120Hz i 10000Hz) + 8dB
  • Zasilanie: 220V/50Hz, <80W
Inne materiały:

Deprecated: trim(): Passing null to parameter #1 ($string) of type string is deprecated in /home/klient.dhosting.pl/ito/oldradio.pl/karta.php on line 233

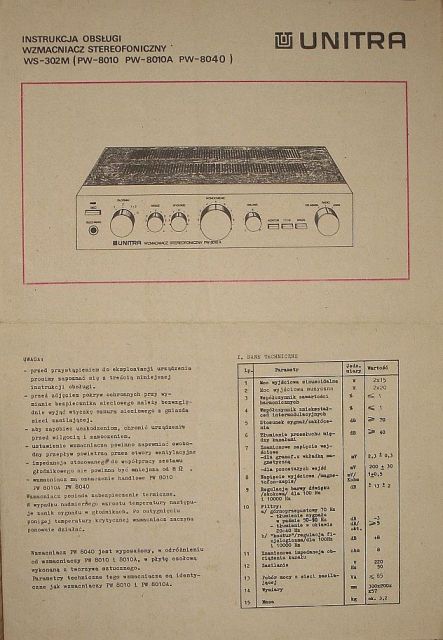

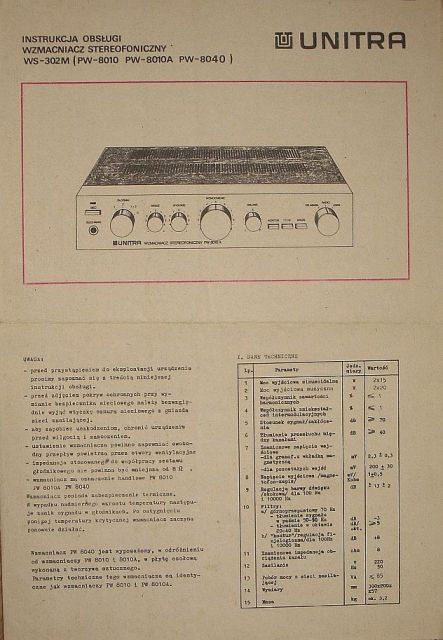

Instrukcja

(1) Fiatcik, PW-8040

(2) Fiatcik, PW-8040

(3) Fiatcik, PW-8040

(4) 2018-07-15, Jaarex, PW-8040

(5) 2018-07-15, Jaarex, rzadziej spotykana wersja na BDP647 BDP648
