Karta katalogowa nr 1419
liczba wyświetleń: 8392
Producent: Diora
Model: Pionier (49b)
Rodzaj sprzętu: Radioodbiornik
Klasyfikacja: stacjonarny
Zakresy: D,S,K
Kraj: Polska
Rok produkcji: 1949
Zasilanie: sieć, uniwersalny
Wymiary: 350x225x170
Elementy aktywne: lampy
2xUCH21,UBL21,UY1N
Opis:

Prezentowane radio PIONIER, to kolejna trzecia pod względem elektrycznym wersja radia - z drugim w kolejności użycia typem ścianki tylnej, oraz pierwszym jak i drugim rodzajem skali. Wcześniejsze wersje to Pionier [48] z poziomym kondensatorem zmiennym z 1948 r. i wersja [49a] z pionowym kondensatorem zmiennym z 1949 r. Radio w takim wykonaniu było produkowane od drugiej połowy 1949 roku. W przeciwieństwie do poprzednich dwóch wersji, zastosowano w nim dwa okrągłe kubki pośredniej częstotliwości, oraz cewki obwodów wejściowych i oscylatora na płytce przełącznika zakresów. Kondensator zmienny ponownie zainstalowano w wersji poziomej. Zrezygnowano również z dławika w obwodzie zasilania, jaki występował w poprzednich dwóch modelach. Układ ten z niewielkimi modyfikacjami konstrukcji, przetrwał do końca produkcji radia. Prezentowane modele posiadają numery seryjne 020137, oraz 020980 i są jednymi z pierwszych sztuk Pioniera, wyprodukowanego w nowej wersji.
Według napisu na tylnej ściance fabryka nosi nazwę "Dolnośląskie Zakłady Wytwórcze Urządzeń Radiowych T-6". Nie pojawia się jeszcze znak firmowy T-6 ani spotykany przy odbiornikach AGA znak "DZWUR". Na obudowie tłoczony jest wyłącznie znak Zjednoczenia Przemysłu Radiowego.

Inne materiały:

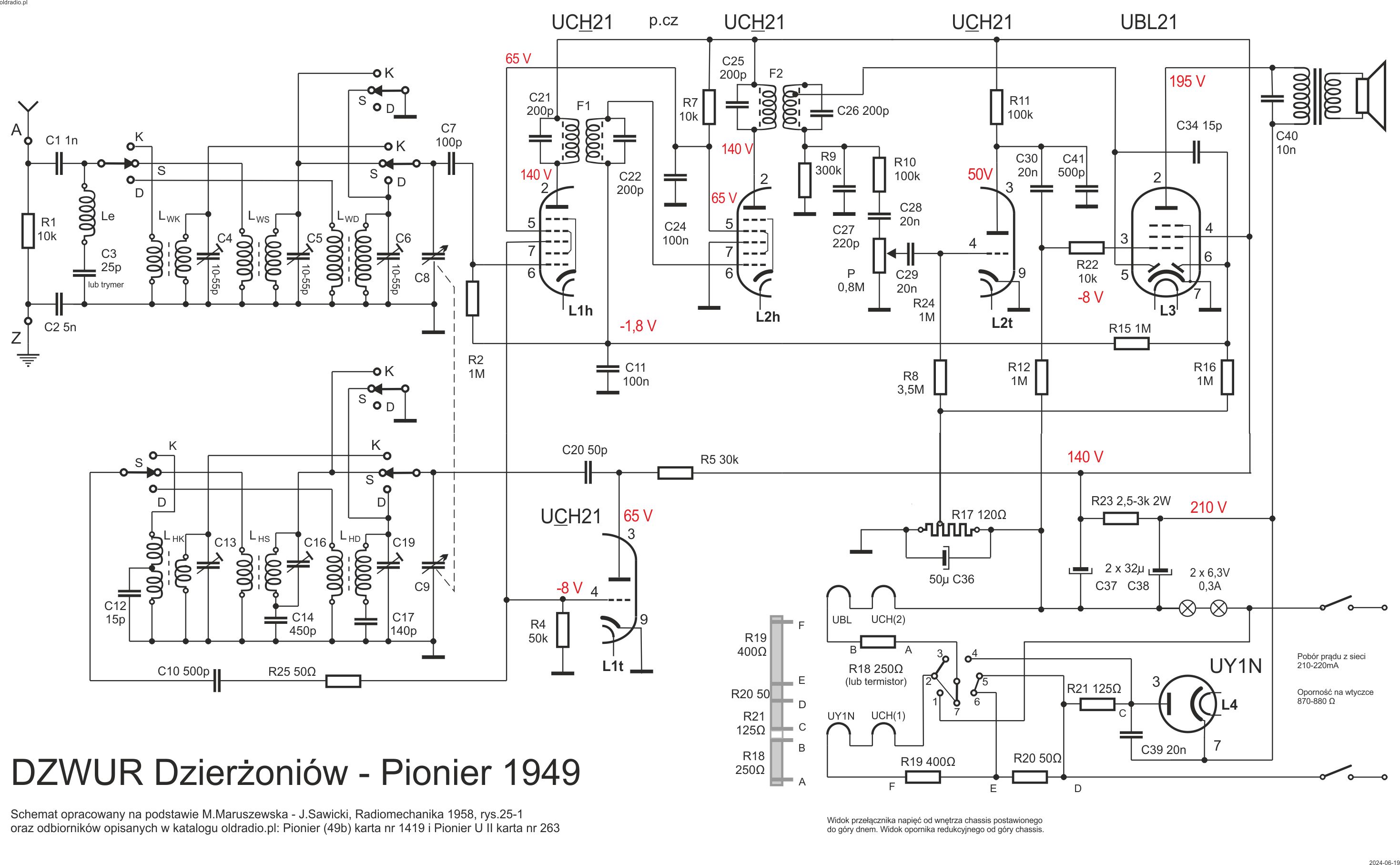

Schematy

(1) 2010-06-23, sp7sqp, Pionier (49b)

(2) 2010-05-14, sp7sqp, Pionier (49b)

(3) 2010-05-14, sp7sqp, Pionier (49b)

(4) 2010-05-14, sp7sqp, Pionier (49b)

(5) 2010-05-14, sp7sqp, Pionier (49b)

(6) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)

(7) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)

(8) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)

(9) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)

(10) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)

(11) 2024-04-28, Bartosz Gawryjołek, Pionier (49b)
